前日に思い立ち
ちょっとそこまでJECA FAIR2023大阪へ(旅路予定)
ということで
行ってきました、
生まれて初めての大阪へ。
![20230525190124.03.48.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190124.03.48.jpg)
印象に残った展示を
ご紹介します。
![20230526115759.24.18.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230526115759.24.18.jpg)
今回の展示会では
各社EV充電器の出展が
多く感じました。
![20230525190125.07.41.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190125.07.41.jpg)
![20230525190126.11.53.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190126.11.53.jpg)
私が所属している
東京電気管理技術者協会発行の
点検マニュアル
(太陽電池発電設備編 2022年版)に
発売予定で掲載されていた
太陽電池設備用絶縁抵抗測定器
『LMD-1800』が
展示されていました。
非接地の対地間に測定器内で
抵抗接地させて
パネルの電圧による
地絡電流から
絶縁抵抗を演算する仕組みのようです。
すでに直流地絡継電器が
入っていて
抵抗接地されている場合は
使用できないとのこと。
太陽光発電設備直流回路 絶縁診断装置と
測定方法は同じではと
感じましたが、
マルチ製はパワコン切り離して
太陽光パネルのみを測定、
光商工製はパワコンから
太陽光パネルまで一括で測定できるのが
違うところでしょうか。
価格は両方とも19万円くらいだそうです。
![20230525190127.18.37.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230526145801.33.35-1.jpg)
モールドのコンデンサだそうです。
初めて見ました。
左のもので150kvarだそうで
大きくはなるが
油やガスがない分
環境メリットが
あるそうです。
それより後ろの
40000A発電機用変流器の
大きさにビビりました。
![20230526150454.48.08.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230526150454.48.08.jpg)
よく耐圧試験で使用している
の会社。
高圧検電器は申し訳ないが
普段
長谷川製を使用しています。
こちらでは
伸ばした時に雨で濡れて
棒に導通がでないように
交直両用高圧検電器の
邪魔にならなくていいなと
思うような製品があり
興味を惹かれました。
![20230525190130.05.58.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190130.05.58.jpg)
![20230525190131.06.03.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190131.06.03.jpg)
![20230525190132.40.33.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190132.40.33.jpg)
CVTケーブルには
ETより水トリーに強いEEの
さらに上のNSPという
金属遮蔽層が
入ったものがあることを
初めて知りました。
ただし
値が張るそうなので
見かけることは
そうそうないと思われます。
![20230525190134.48.56-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190134.48.56-1.jpg)
![20230525190135.18.38.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190135.18.38.jpg)
半導電層剥ぎ取り工具が
ありました。
私の立ち会った現場を見る限り
この工具が
一番メジャーかと思いますが
ちょっとお高いです。
それとシュリンクバック抑制品が
今回の売りみたいです。
ゴム巻いて
金属のクリップで止めるそうです。
マスコットキャラクター
FEピースくん(えふいーぴーす)を
猛アピールされました。
![20230525190136.50.28.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190136.50.28.jpg)
こちらもシュリンクバック抑制品を
出品。
チャックで後付けするやり方だそうです。
右下はこのメーカー製の
EEケーブル半導電層剥ぎ取り器具。
価格は数千円とお安いらしく、
ここのCVTの半導電層は
他社より柔らかい、と言っていました。
![20230525190137.29.10-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190137.29.10-1.jpg)
昨年の担当者に
覚えられていました。
ペン型絶縁・接地抵抗計
についてお話ししました。
![20230525190138.34.59-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190138.34.59-1.jpg)
復興支援コーナーの売店で
宮城県の石巻焼きそば、
岩手県のせんべい汁、
宮城県石巻の巻風エールを
購入し昼食休憩しました。
![20230525190140.19.32.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190140.19.32.jpg)
みるサーチミニという
天井奥とかを棒につけて撮影し
タブレット等で見られる
製品がありました。
VCB試験トリップ後の絶望感のような
せまくて入れないけど
機構部を見たい、なんてときに
よさそうだと思いました。
↓は高画質版
みるサーチミニ プラス
![20230525190141.31.18.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190141.31.18.jpg)
保護協調シミュレーションアプリ
「MSS V3」という
動作時間特性図が書けるソフト、
以前からいいなと思っていました。
各社保護継電器の
仕様が入っているので
選択するだけで瞬時の2段特性も
きちんと入るのを実演していただき
エクセル以外で
グラフを書く術を知らないので
やはり欲しくなりました。
価格を聞いたところ、
標準で五十数万円ということで
個人にはちょっと厳しいな、と
いうのが正直な感想です。
![20230525190143.23.43-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525190143.23.43-1.jpg)
新型MELPRO-Aシリーズが
ありました。
MDX-A形模擬入力試験器と
RDTT34形試験用端子台も
展示されていて
珍しいなと思うと同時に
私も持ってる、と
なんとなく
うれしくなりました。
![20230526145801.33.35-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230526145801.33.35-1-1.jpg)
スマート検電器HSB-6型という
Bluetoothでスマホに繋いで
監督者が検電結果を監視できる
システム。
組織向けの製品でした。
無電圧を
どう判定するのかと思ったら
検電器の先が
ポキッと動くスイッチに
なっていました。
それと
帰ってから知ったのですが、

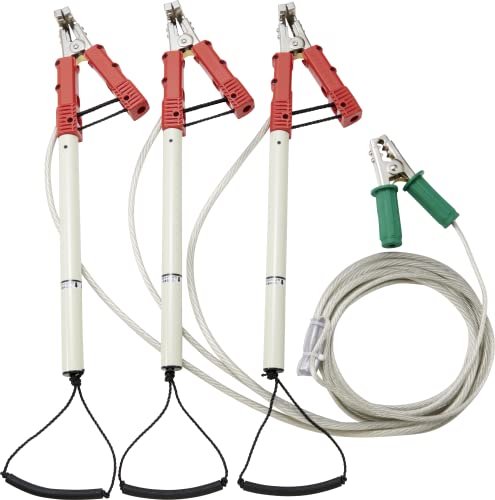

短絡接地器具で
ショートバージョンがあったらしい。
使い勝手を試してみたかったです。
![20230525191047.53.52.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525191047.53.52.jpg)
電設工業展最後は
恒例の福引。
珍しくちょい当たりして
おかきと缶詰をいただきました。
![20230526124734.53.47-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230526124734.53.47-1.jpg)
今回手に入れた
ノベルティ。
毎回家族でじゃんけんして
取り合います。
![20230525191009.46.38-1.jpg](https://toaru-d.com/wp-content/uploads/2023/08/20230525191009.46.38-1.jpg)
帰りは深夜になるので
お風呂に入って帰ることにし、
関西国際空港から一駅移動した
りんくうタウン駅にある
に入って時間調整して
飛行機に乗り、
自宅に帰ったのは23:45でした。
