先日のミスからだいぶ経ちましたが
材料がすべてそろい

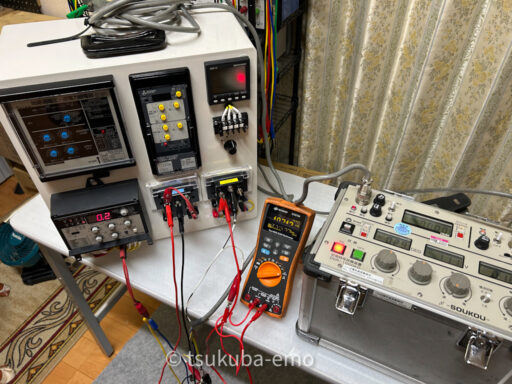

逆電力継電器模擬盤が完成。
竣工検査をおこないました。
模擬盤のメーカー別逆電力継電器の動作確認
泰和電気工業 TRG-DV30

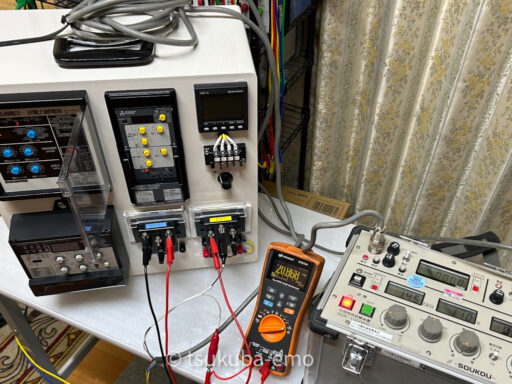

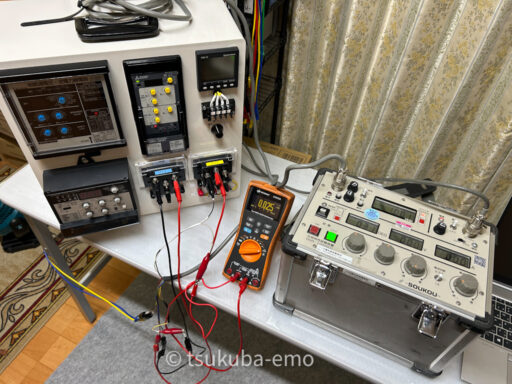

試験器は
位相特性試験装置 DGR-1000KD | 株式会社 双興電機製作所を使用、
mAの小数点を見るために
キーサイトのハンドヘルドDMMをかましています。
逆電力継電器の試験のため
GR・DGRリレーテスタ GCR-miniVS | ムサシインテック
や
位相特性試験装置 DGR-5000KD | 株式会社 双興電機製作所
が欲しいという話はよく聞きますし
以前分流抵抗を用意したりもしましたが、
繊細なツマミ操作をおこなえば
DMMで数値は見れます。

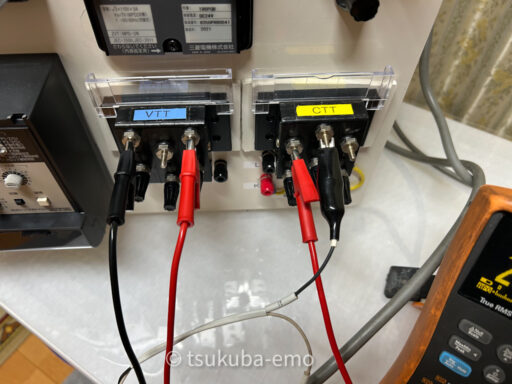

R相検出接続ではVTTのU,Wに(E),(T)、
CTTのR,Sに(Kt)(Lt)と繋いで試験をおこなえば

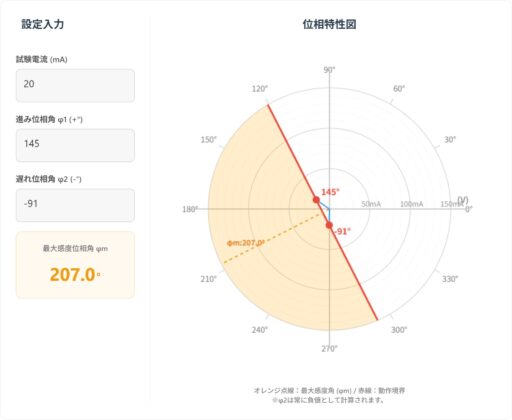

進み145°、遅れ91°から
最大感度角進み207.0°が
確認できました。

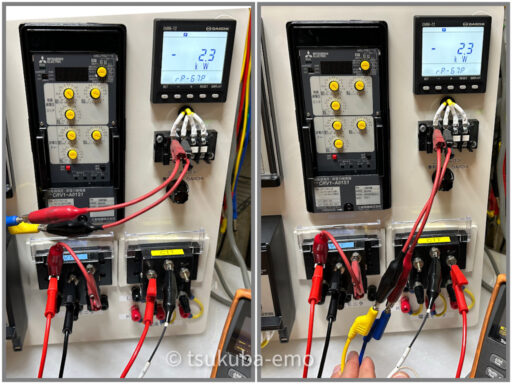

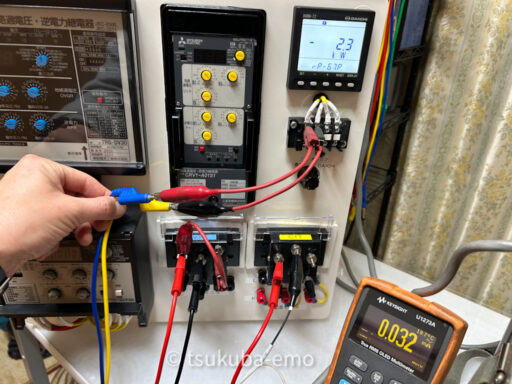

三菱電機 CRV1-A01S1
三菱は動作方向を0°側で管理値を取るようになっていますが、
動作原理は泰和と同じなので
泰和の試験配線のままだと
最高感度角208.5°になり、

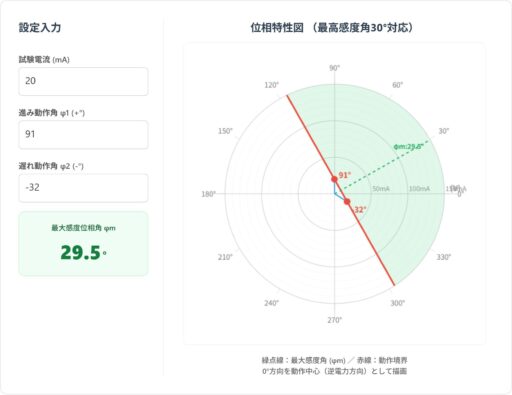

CTTのR,Sに(Kt)(Lt)からR,Sに(Lt)(Kt)へ繋ぎ変えれば
最高感度角29.5°側になります。
オムロン 形KP-PRRV-CPC

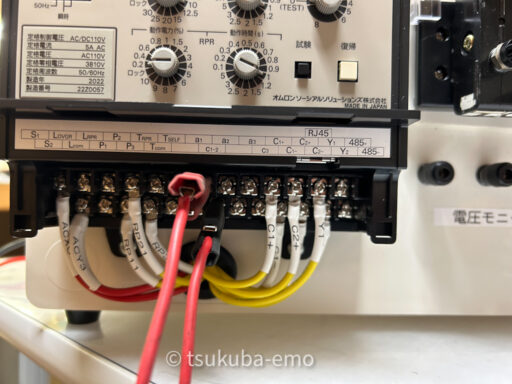

オムロンのトリップは
OVGRがa1(自動復帰)とc1-2、
RPRがa3とc3ｗと
かすかにわかりにくい。

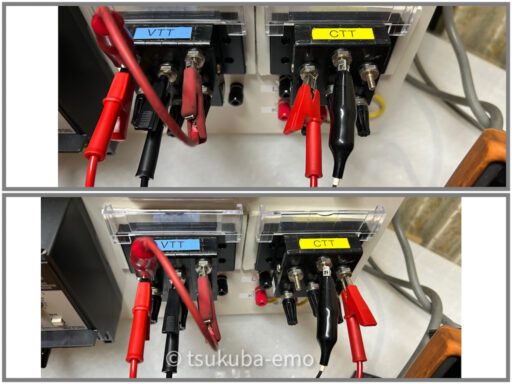

VTTのU,Wに渡りをいれて
U,Vに(T)(E),
CTTのR,Sに(Kt)(Lt)と繋いで
動作電流は整定値の√3倍となります。
そして、取説の試験例には書いていませんが
R相とT相をCTセンサで監視しているので
CTTのS,Tに(Lt)(Kt)と繋ぎ変えて
T相も試験すべきと考えます。
それと、このメーカーだけ
位相特性試験方法に違いがあり、
整定値の2倍の電流値での動作位相角を見るのではなく、
進み、遅れそれぞれ30°の時の動作電流値が
整定値の1.15倍（×√3）であるかを見ます。
DAIICHI DVRR-72-A140(オムロンZPD仕様)
整定値を呼び出すのに
一番癖が強い機種です。
試験内容はオムロンとほぼ一緒です。
位相は動作値整定の2倍の電流にて

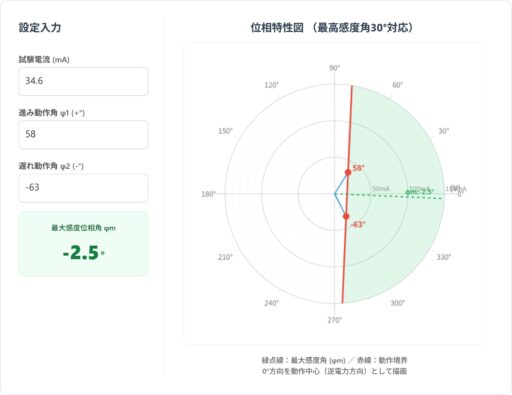

オムロンのままやって最高感度角は遅れ2.5°。
DAIICHIの取説上は180°±5°となっているので
反転して再試験し、

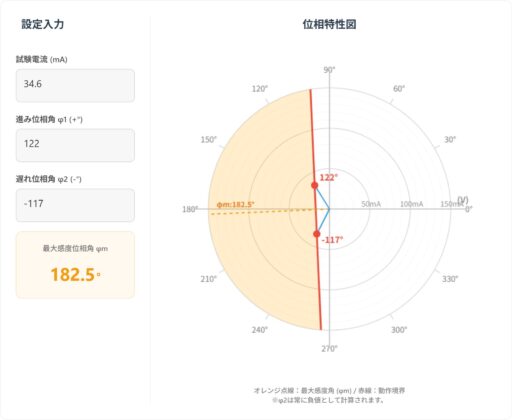

進み182.5°となりました。
考察
それぞれちょっとずづ
表現や操作方法に違いがありますが、
だいたいやることは同じです。

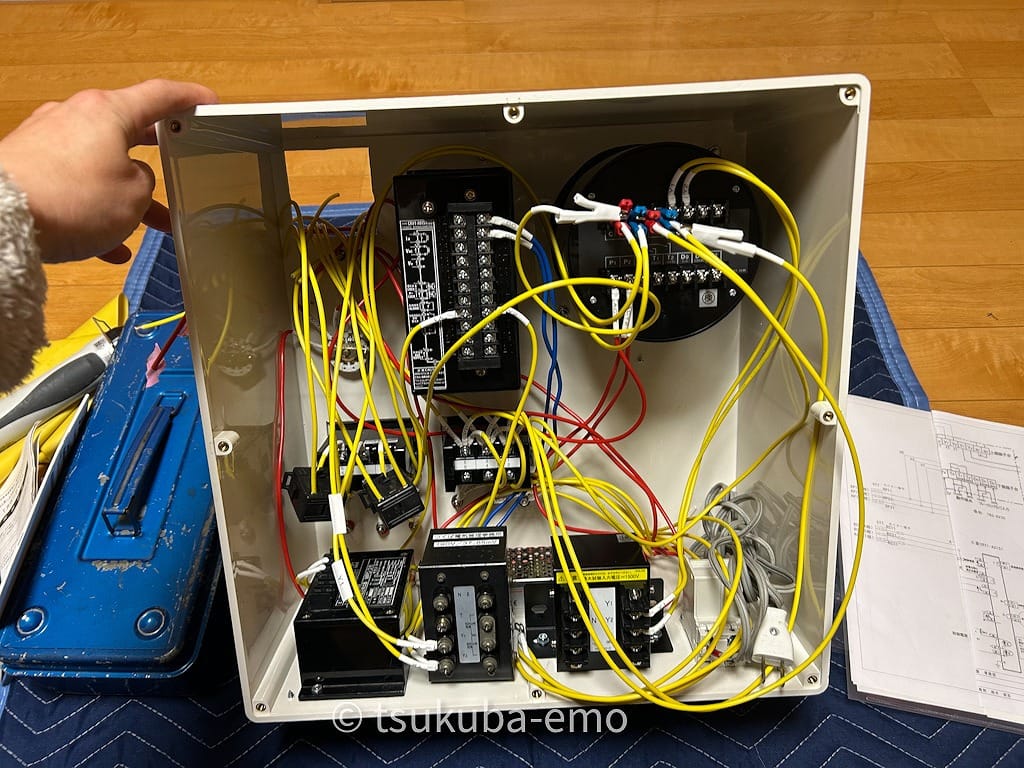

模擬盤も完成し
ワークショップの開催準備も大詰めですので
試してみたいという方は
今後のお知らせをお待ちください。
ACｍAが測れるDMMは
持っていほうがいいかもしれません。
