短絡接地器具の自作と改良

2回線受電だったり

高圧発電機がある時など、

短絡接地器具

(短絡接地金具、保安接地、

アースフック、短絡アース線と

呼び名色々あり)

が2本以上必要になるので

家にある物を追加で

積んでいくのですが、

万が一忘れると辛いので

いつもの車に予備も入れとこうと

思っていました。

ちゃんと買うと

30,000円ちょっとするので

今回は自作しました。

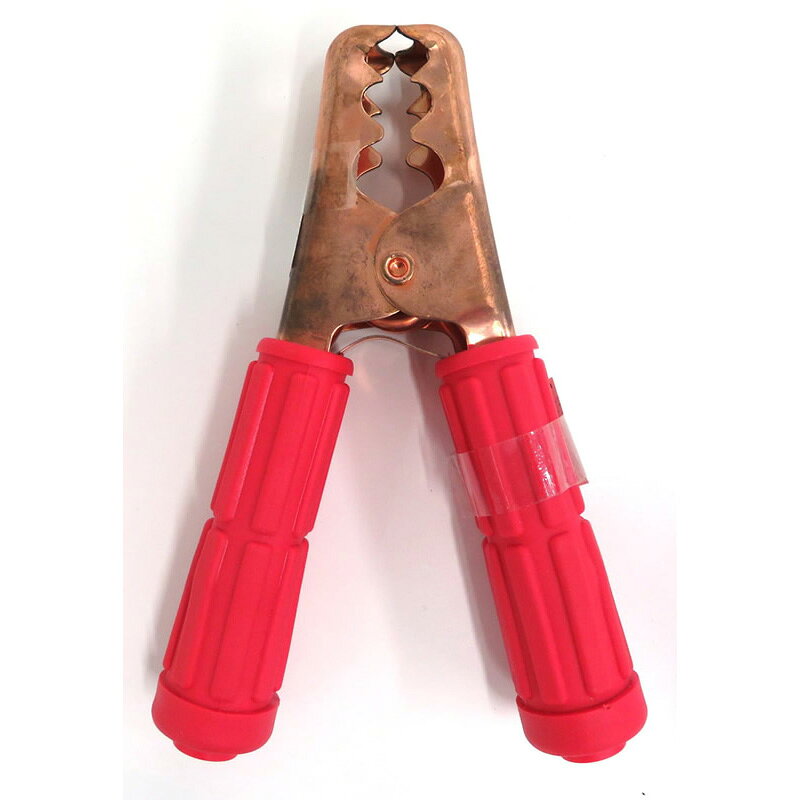

 ブースタークリップ×4と

昔車のアーシングが流行った時に

使ったことのあるケーブル(4ゲージ)と

熱収縮チューブ等と入れ物で

材料費9000円くらいでした。

(4ゲージは太さ22sq程度です)

切り売り6m購入して

0.8m-0.8m-0.8m-3.6mで作りました。

各自のお好みでいいかと思います。

ちなみにAmazonのリンクで載せた

ケーブルは25フィートとあり、

メートル換算で7.62mだそうなので

案外ちょうどいいのかもしれないと

思いました。

created by Rinker
清和工業
¥800 (2024/02/22 04:03:32時点 Amazon調べ-詳細)
created by Rinker
日立(HITACHI)
¥2,121 (2024/02/21 08:54:02時点 Amazon調べ-詳細)
created by Rinker
サンワサプライ(Sanwa Supply)
¥1,544 (2024/02/22 04:03:35時点 Amazon調べ-詳細)

作ってて思い出したのですが、

今使っているものは

3相接続するクリップの線が

横に渡っているため

いざ使う時に絡まっていることが多く

片付けも煩わしいと感じていました。

これを機に

こちらも改良。

これで多少は

扱いやすくなった、と思いたい。
