Ior方式絶縁監視装置を初めて運用するにあたり試験環境を整える必要があるなと思い試験器、ていうほどでもないですが試験用抵抗を組みました。 こんな感じで作りました。と…
↑こちらを以前から使用してきました。
動作電流50mA±10%だけの
試験限定でいいので
もっと小さいものを
作りたくなりました。
- (対地電圧100V)÷(固定抵抗1800Ω+可変抵抗1000～0Ω)=36~56mA
- (対地電圧105V)÷(固定抵抗1800Ω+可変抵抗1000～0Ω)=38~58mA
- (対地電圧200V)÷(固定抵抗1800Ω+固定抵抗1800Ω+可変抵抗1000～0Ω)=44~56mA
- (対地電圧210V)÷(固定抵抗1800Ω+固定抵抗1800Ω+可変抵抗1000～0Ω)=46~58mA
この計算で材料を買い集めました。
created by Rinker
Electronics-Salon
こういう材料は
どの程度の容量を準備すればいいのか
よくわかっていません。
例えば
50Wの抵抗は100Vで0.5Aまで
大丈夫と見ていいのか、
25Wの可変抵抗は0Ωの時に
何Aまで流して大丈夫なのかとか。
わからないものは実験するしかないので
実際に電圧印加して
電流値と熱の上がり方を確認してみました。

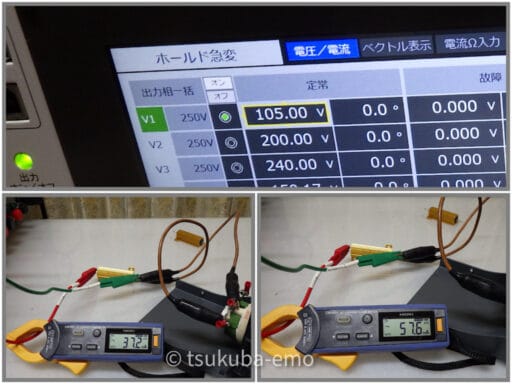

100V÷(1800Ω+1000～0Ω)=36~56mA
実測値35~55mA
105V÷(1800Ω+1000～0Ω)=38~58mA
実測値37~58mA
200V÷(1800Ω+1800Ω+1000～0Ω)=44~56mA
実測値43~55mA
210V÷(1800Ω+1800Ω+1000～0Ω)=46~58mA
実測値45~58mA
数値はほぼ計算通りになりました。
熱の上がり方は
上記の試験で何度か使用しましたが
25W可変抵抗は
とくに
温度上昇ありませんでした。
いっぽう

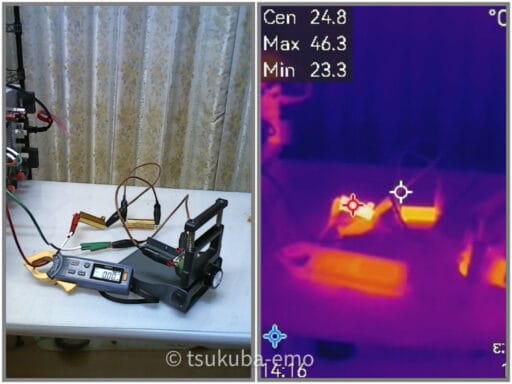

100V～210Vで使った1800Ωの抵抗は
46℃まで上がっていました。
その後
冷めた状態から
105Vを2分間連続印加してみました。
30℃スタートで
２分後には60℃近くまで上がりました。
さくっと絶監試験をやるだけなので
もつと思いますが
100Wのものにしたほうは
安心かもしれませんが
安くて
すでに数購入してしまったので
50Wを使って作ります。
後日組みました↓
