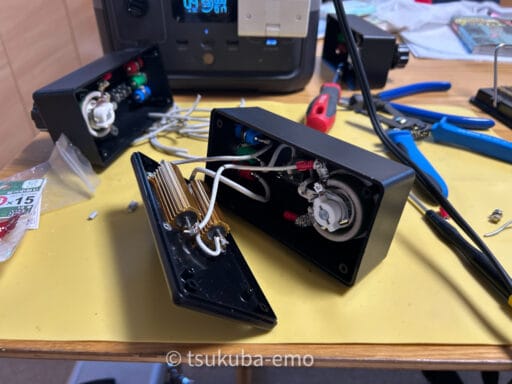

タカチのプラスチックケースに
穴あけ加工を行い

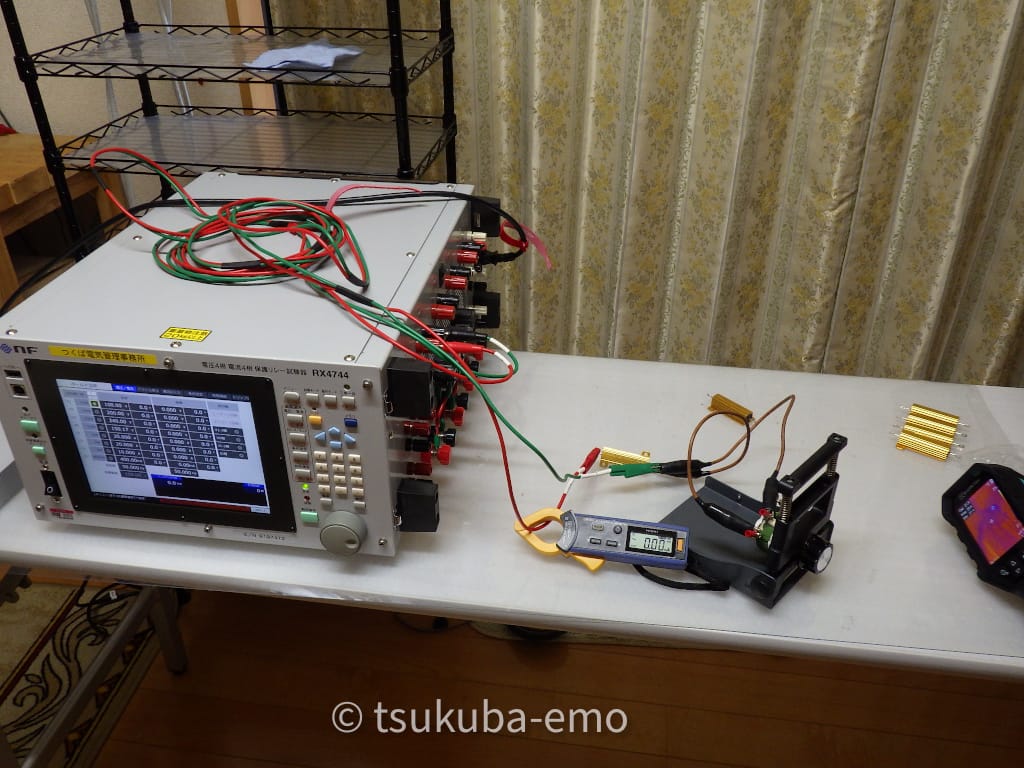

昨日電圧掛けて確認した
抵抗を組み込みました。
とある電気管理の位相転移〜フェイ…
絶縁監視装置試験器用材料の確認 | とある電気管理の位相転移〜フェイズシフト〜
I0r方式絶縁監視装置の 警報電流試験では ↑こちらを以前から使用してきました。 動作電流50mA±10%だけの 試験限定でいいので もっと小さいものを 作りたくなりました。 (対…
裏側の干渉とかよく考えずに
穴の場所決めて
開けたあとから失敗に気が付き
むりくりバカ穴にして
接着剤でリカバリーしたので
あまり近くでは見せられません。
ボール盤が欲しくなります。
これまでの
200mAまで使える抵抗器より
コンパクトにできました。
～材料～
created by Rinker
Electronics-Salon
その他雑材合わせて
ざっくり1台5000円くらいでした。

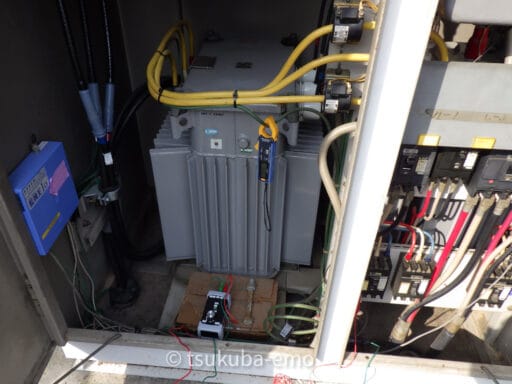

～現場にて試験使用～
月次点検中に
試してきました。
問題なく使えることを
確認できました。
この現場はIoでしたが
Iorでも同様に試験できます。
ただし、負荷がかかっているときは
活線メガやIorクランプ等で
電流値を読む必要があります。
～2025年9月28日追記～
ムサシインテックから
絶縁監視装置試験用の抵抗器
が販売されています。
この製品ウェブサイトには
監視王 Io/Ior 試験成績書 サンプルが
掲載されているので
書式作成の手間が省けるし
参考になります。
ただし、
試験成績書サンプルにある試験配線方法は
絶監ZCTを
ブレーカー２次側ニュートラルに付け替えて
ブレーカー２次側線間に
負荷として試験抵抗を入れると
書かれてあるのですが、
私的にはZCTロックツメの破損と
付け替えでの向き間違いが
心配なので
B種接地線からZCTは外さず
ライン側-B種接地端子極を
抵抗で地絡させて
試験したほうがいいのでは、と
思っています。
（このやり方は漏電リレーを動作させる恐れはあります）
