【直流耐電圧試験】直流検電器と残留電荷放電棒の使用前検査

直流回路の検電のときは

交流のように

電流が静電容量を通って流れないため、

接地端子を大地に接続し

検知部を電路の露出充電部に接触させて

閉回路を作り

直流電流を流すことにより検出しているそうです。

よって残留電荷放電と検電はイコールです。

抵抗無だとアークがでて危ないし

抵抗高過ぎだと断線の可能性があるので

念のため直流耐圧試験前に

検電器と放電棒の使用前検査をおこないます。

放電棒と直流検電器の使用前検査

長谷川電機工業　交流・直流両用高圧・特高用検電器HS-20N

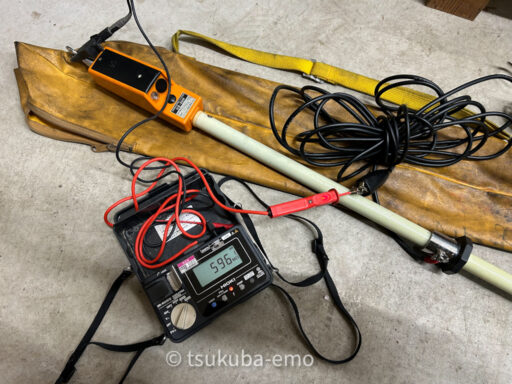

放電抵抗600MΩ

DC3kVから検出なので

直流耐圧時の充電確認も

3kVまで昇圧してからおこないます。

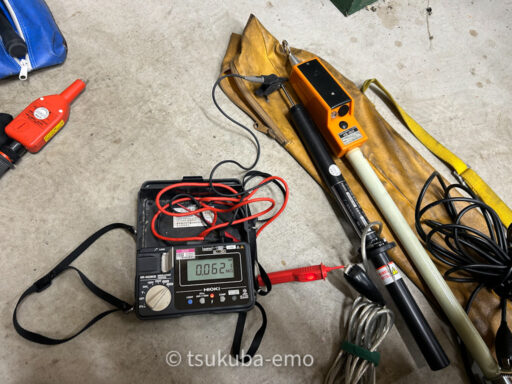

双興電機　DC用放電抵抗棒 DR-30K

昔からある純粋な放電棒

放電抵抗0.06MΩ(60kΩ)　

長谷川電機工業 残留電荷放電棒 HRD-27S

放電抵抗0.6MΩ(600kΩ)

放電中は音響発光するので安心して使えます。

似ているけど検電器ではないので

検電と放電の使い分けに注意が必要。

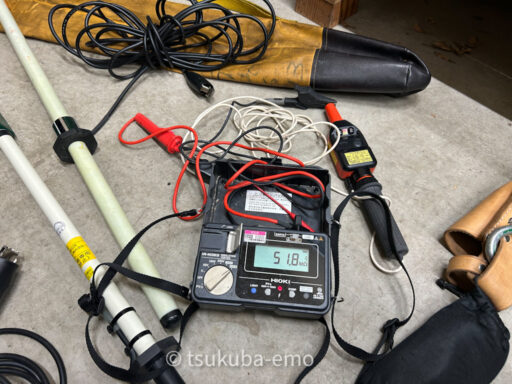

長谷川電機工業 HSN-6A2 高･低圧用検電器

放電抵抗50MΩ

検電器ですが

逆にこちらでも

ゆっくりですが放電できます。

印加点側用と送り出し末端側用に

検電器と放電棒は

２セット用意します。

抵抗値はバラバラですが

だいたい仕様通りでした。

これで安心して使うことができます。
