お手伝い業務ですが、

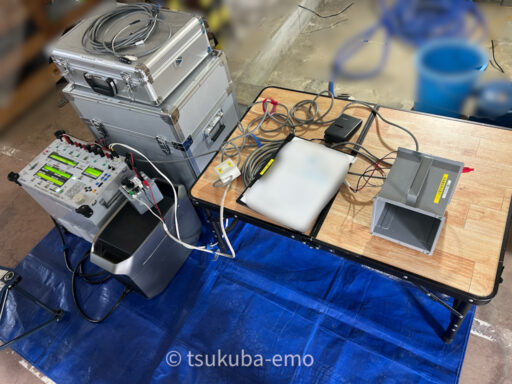

試験しやすいように整備しておいた
テストケースと
試験器一式持参で
リレー試験をやってきました。
私は
比率差動継電器
D1UAH-62 ２台を担当。
準備万端で挑んだので
30分もかからず完了。
前面試験用コネクタで
トリップが取れます。
（比率差動とスポットネットワーク限定）

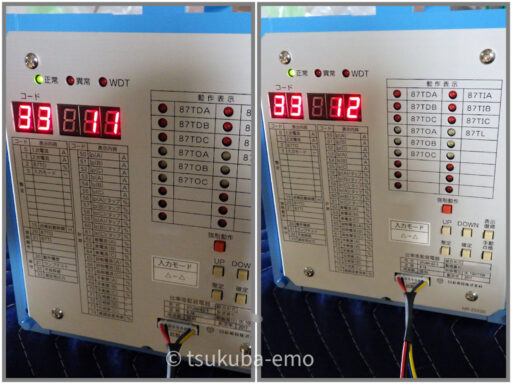

さまざまな接点出力が選べますが
コード33（測定用出力）-11 87TD（限時）各相のOR
コード33（測定用出力）-12 87TI（瞬時）各相のOR
の２種類だけ使用しました。
ちなみに

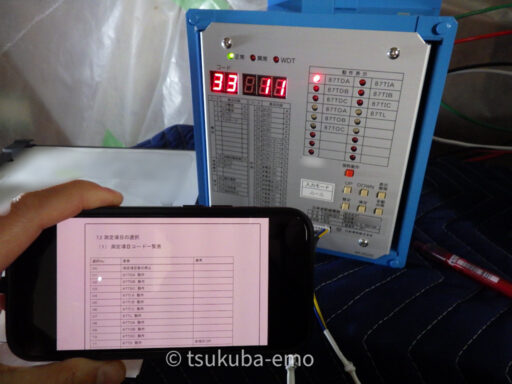

測定項目のコード一覧表は
リレー本体には書いてないので
取説から拾う必要があります。
もう１班は
数あるフィーダーの51,51G,27,59の試験を実施。
87の試験が終わった私は
途中から51の試験お手伝い参戦しましたが
テストケースが１台分しかなかったので
直ガミで対応しました。
