大容量ポータブル電源を試験使用

先日とうとう手を出した

とうとう購入、大容量ポータブル電源

今回、

過電流継電器

(コンデンサトリップのVCB連動)2台と

不足電圧継電器単体2台、

漏電リレー5台の

試験に使用してきました。

双興の継電器試験

OCR-25CVGを使用。

時限測定で

整定後にスタートすると、

マグネットスイッチ励磁電流か

スライダック励磁電流で

電圧がドロップするせいで

カウンターがうまく動かないことが

何度かあり。

(そもそも双興試験器の

カウンターは電圧降下に弱い)

瞬時動作20A動作を確認後、

瞬時動作時間測定で

40A整定時に

一度ポータブル電源出力停止が

起きました。

試験器操作者は

抵抗1Ωで整定しようと

していたのが原因で、

抵抗短絡で整定して

試験したら

問題ありませんでした。

バッテリー容量は

スタート時88%、

終了後は86%で

ほとんど減りませんでした。

出力1600Wで

瞬間最大3100Wとうたっている割には

ちょっと弱い気がします。

もしかしてコンセント1個で

大出力しようとすると

あまり容量使えない?

後日、コンセントニコイチタップでも

作って試してみようかと思います。

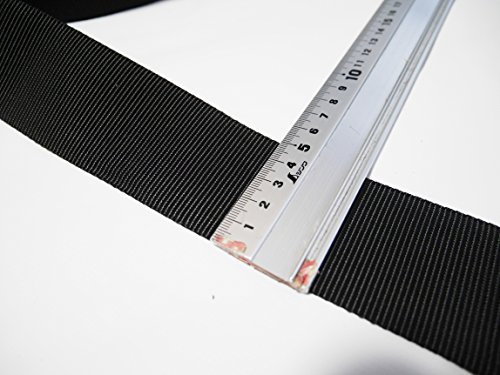

持ち運びに便利かなと思い

ショルダーベルトを150cmでつけてみた。

自分のだとわかりやすいよう

赤パットにしてみました。
