三菱ディジタル形保護継電器
MELPRO-Dシリーズ
配電線保護継電器
CFP1-A42D1(過電流継電器+地絡方向継電器)
上記を中古で入手しました。
使用用途は
専用ソフトを使った
パソコンを接続しての試験練習用。
それと、必要になったときのために
試験用テストケース作成の
キープ材料として。
とある電気管理の位相転移〜フェイ…
三菱新型MELPRO-Dシリーズ試験用ボックス製作 | とある電気管理の位相転移〜フェイズシフト〜
先日特高の現場で、 出先の盤の 保護継電器試験を やってきました。 写真禁止の現場だったので 画像はイメージですが、 盤更新が年々実施され 三菱新型メルプロ-Dシリー…
2025年12月に購入して
しばらく放置していましたが、
2月に同じリレー試験予定があるので
パソコン接続チェックもかねて
動作確認実施。
中古品でしたが
正常動作を確認できました。

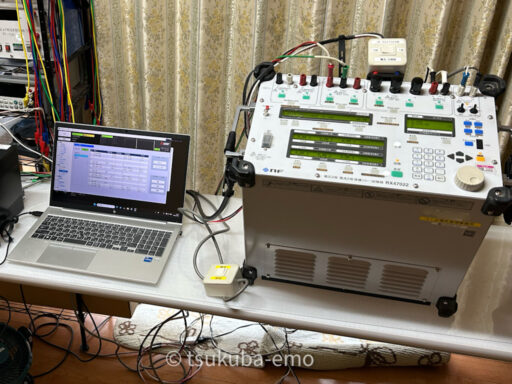

試験器は
電圧2相電流2相保護リレー試験器 RX47022 | エヌエフ回路設計ブロック
を使用していますが、
この場合注意することがあります。
RX47022は
AC/DC補助電源出力中に
電圧、電流レンジの変更をおこなってしまうと
補助電源の出力がオフになります。
パソコン接続中のMELPRO-Dは
電源が途中で切れると
パソコン接続も切れてしまい
再接続操作が必要となるので
面倒くさいです。
ですので
補助電源は別に準備して
リレーの電源が試験中で切れないようにしたほうが
試験をスムーズに進めらます。
三菱MELPRO-Dシリーズに
パソコンを接続するためには
USBケーブル
（USB A オス to USB B オス）が
必要となります。
