2026年お正月中に
管理技術者お手製の
バッテリー内蔵リレー試験器校正を
3台請け負いました。
とある電気管理の位相転移〜フェイ…
自作バッテリー内蔵リレー試験器の校正預かりとついでに遊び | とある電気管理の位相転移〜フェイズシフト…
昨年から何度か 自作バッテリー内蔵リレー試験器の 校正試験の依頼を頂いている 山梨の電気管理技術者から 今回も 計器校正をご依頼いただきました。 趣味で作っているらし…
製造番号から
制作13台目となるようです。
目次
校正作業
校正というより
出荷前試験いう感じです。
お手製ゆえか
今回は問題点が何個かあり
製作者と相談しながら進めました。
RPR自動試験をお試し

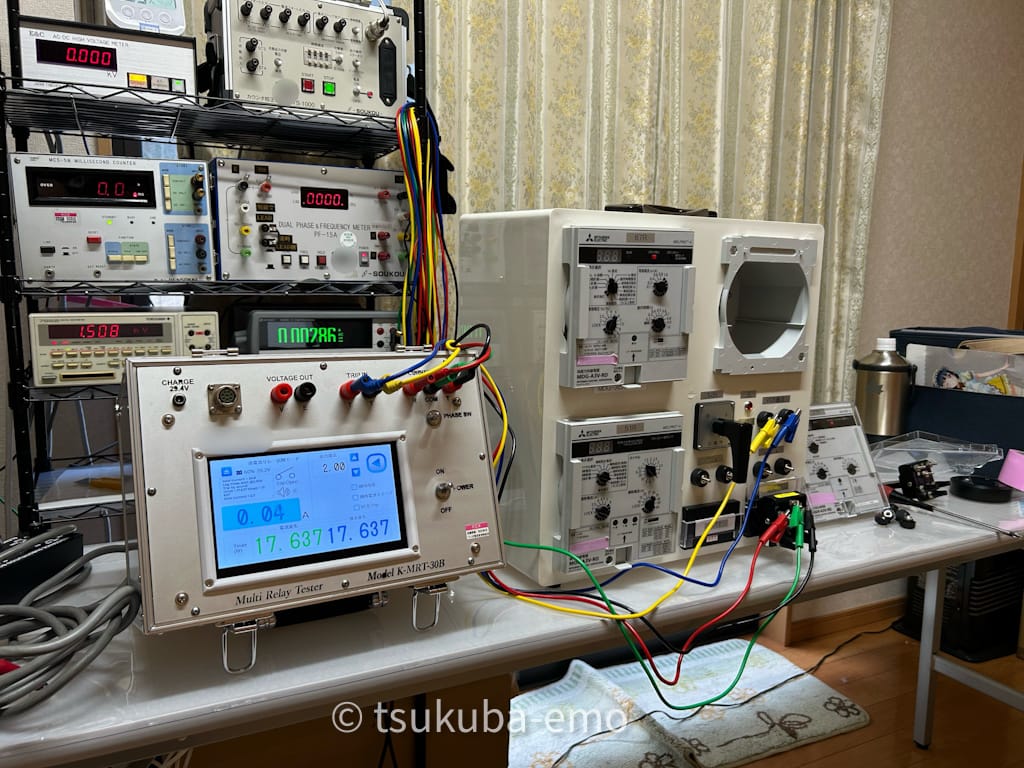

一通り校正試験が終わり
返却前に
また少し遊ばせてもらいました。
この試験器には

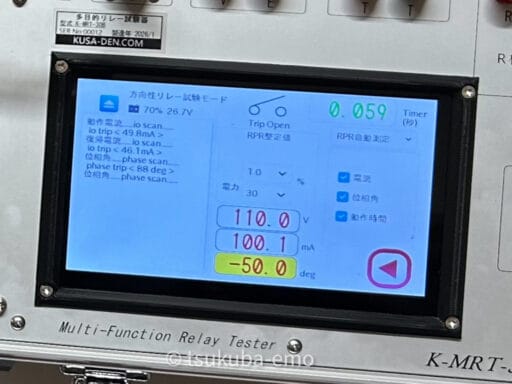

RPR自動測定というモードがあるので

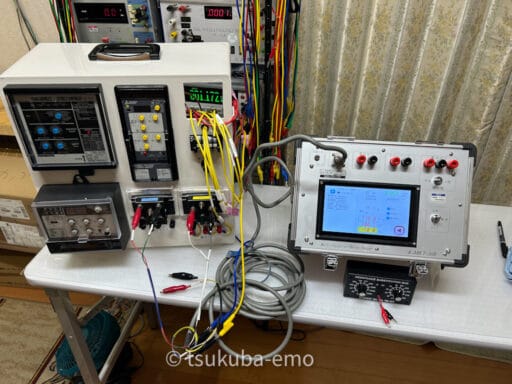

完成度50%作りかけ逆電力継電器模擬盤の
三菱CRV1-A01S1で
試してみました。
動作時間最小に絞ってから試験。

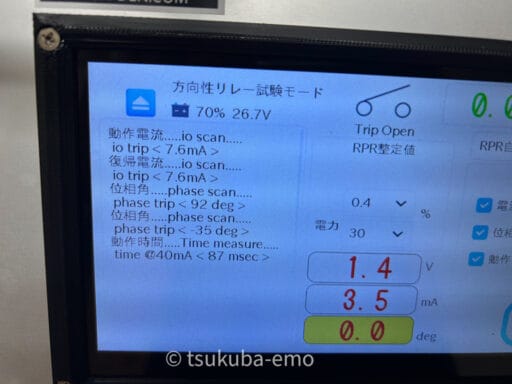

0.4%整定（20mA）では
動作電流値が低すぎる結果となりました。
20mA程度では出力が安定しないのでしょうか？

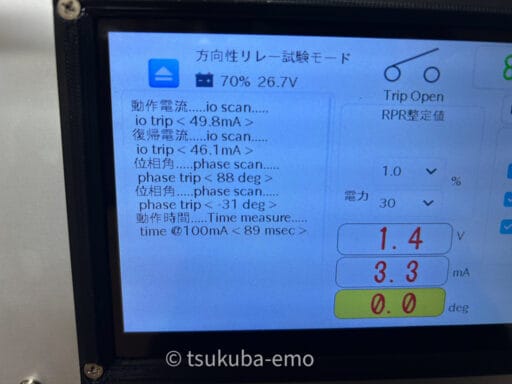

1.0％整定(50mA)であれば
いい感じの数値が取れました。
それと、動作時間整定2sだと
うまく記録が取れませんでした。
自作バッテリー内蔵リレー試験器でのRPR自動試験の考察
・1.0%(50mA)の整定値であれば試験結果良好であったが、0.4%(20.0mA)整定だと動作値7.6mAと管理値よりだいぶ低く動作、微小電流での試験にはあまり向かないようです。
・動作値、復帰値、位相角を取る際は動作時間最小でやる必要があり、整定動作時間が2sとかの場合は時限測定だけ別にやる必要がある。
