特高受電設備での
試験バイトにて。
フィーダー盤には
三菱電機 マルチリレーMP23が
たくさんありました。
設置されているMP23の中の一例ですが、
電流の整定で

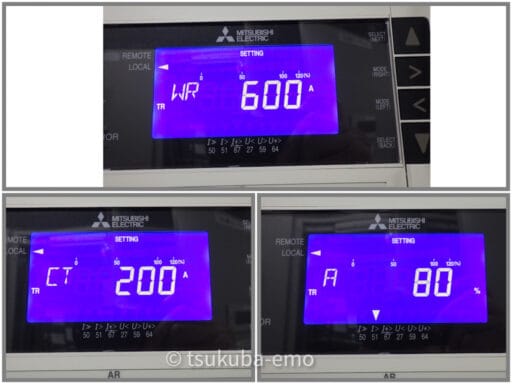

WR（ワイドレンジ）600A
CT（一次電流定格）200A
過電流要素の整定値80%が
設定されていました。
これまで
同じ形のMP11Aという機種と
何が違うのだろうと
疑問でしたが、

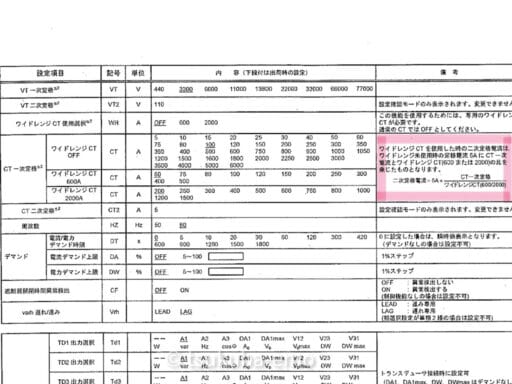

ワイドレンジCT対応なのが
MP23の特徴の一つなんだと
今回気づきました。
では
ワイドレンジCTとは?
負荷の変更があってもCTを取り換えず
リレーの設定だけで幅広い範囲での運用が
可能になる代物です。
富士電機の
などと同じような考えかなと思います。

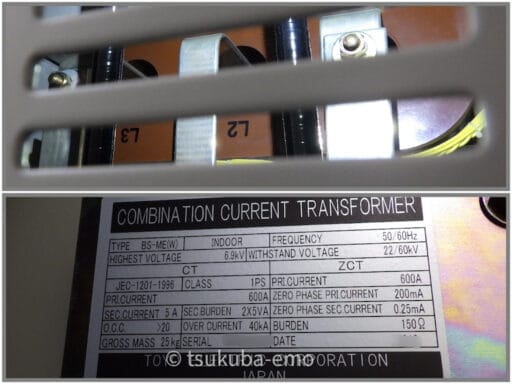

ここの場合
600A/5AのCTで
一次定格200Aとして使用しています。
計算式は
二次定格電流=5A×(CT一次定格/ワイドレンジCT)
よって
200A÷600A×5A
=実用CT2次定格1.666…A
×過電流要素80%で
1.33Aが
過電流タップ整定値となります。
1.33×300%=3.99A
電圧2相電流2相保護リレー試験器 RX47022 – エヌエフ回路設計ブロック

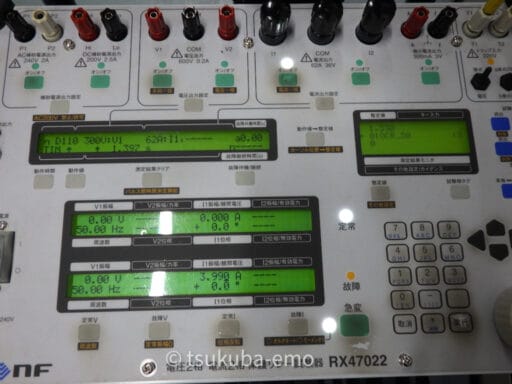

整定値入力後に故障I選択、
＊3入力で3.99Aが
頭で計算せずに出るので
NF様様で流れよく試験ができました。
150/600×5×OC100%=1.25A
100/600×5×OC80%=0.666A
なんてところも混在しており
300%,500%,1000%の計算を
電卓なしで自分の頭では
じゃ計算できません。
自分の工具入れには
余計なボタンが少なく
ボタンが大きく押しやすい電卓を
入れてます。
スマホ等の通信機器を
むやみに出せない現場も
まれにありますので。
