DC出力できました

先日、

ヤフオクで

ジャンク品の直流安定化電源を手に入れ、

使えなかった話を書きました。

ヤフオクで失敗 | とある電気管理の位相転移〜フェイズシフト〜 (toaru-d.com)

その後、

この手の電源は裏側に検査装置に組み込んだ際に使うコントロール用端子があって、それが解放されていると電圧が出ない場合があります。
裏側の端子部分(外部コントロールコネクタ)の状況は如何でしょうか?

ヒントとなるコメントをいただきました。

そして時間ができたので

TDK-Lambda ZUP6-132の取説をネットで探し出し

読んでからコネクタを確認しました。

5か所短絡処置が必要なようですが、

外部コントロールコネクタ端子は

すべてオープン状態でした。

ちいさめなミノムシクリップで

必要箇所を短絡しようとしました。

しかし、

コネクタ端子が細かくてうまく噛めなかったので

間に合わせで電線を直接はんだ付け。

無事に

電圧出力できました。

出力短絡により電流の出力も確認できました。

これでやりたいことに使えます。

その後、

はんだ付けしたコネクタ端子じゃ

すぐ取れてしまうと思ったので

これもコメントでいただいたことを参考に

短絡用のジャンパーピンをAmazonで注文し

翌日入手して

差し込みに変えました。

ぴったり刺さって安心しました。

created by Rinker
BULLET
¥533 (2024/07/13 18:23:54時点 Amazon調べ-詳細)

検索すると、もっと安いのも出てくるのですが、

大抵そんな商品は外国からの発送になるので

到着にかなりの時間が掛かります。

よほど何時でもいいやと思うもの以外は

プライムになっているものを選ぶようにしています。

同等品の新品はどのくらいするのか

調べてみました。

created by Rinker

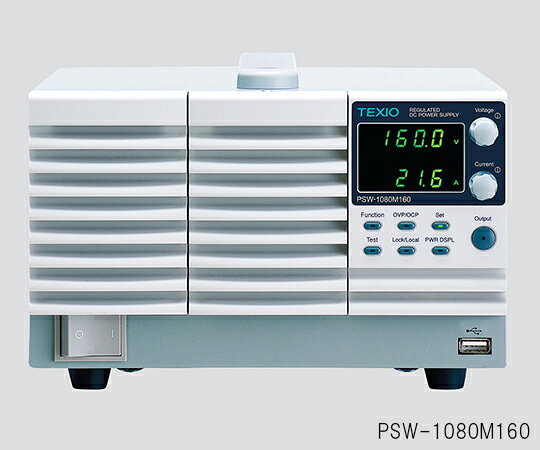

テクシオ・テクノロジー
¥253,224 (2024/07/13 18:23:55時点 Amazon調べ-詳細)

使用頻度からすれば

新品は恐れ多くて買えません。
