特高太陽光発電所点検と試験電流トラブル

特高太陽光発電所点検

お手伝いで
特高太陽光発電所の年次点検に参加しました。

こちらの現場は
年次点検3年毎だそうです。

計画停電で停電して
いざ復電しようとしたら、
蓄電池の経年劣化による制御電源ダウンで
復電不能になったことがありました。

その際、
うちに110V-10Aの直流安定化電源があったので
貸し出して無事復電できた経緯があります。

そして今回、
蓄電池更新が間に合わなかったそうなので、
また電源貸し出しを行いました。

リレー試験

私の持ち場は
受電所のリレー試験4名のうちの一人でした。

試験電流が流れないトラブル

試験中、
試験電流が流れないトラブルが発生しました。

要因が2点重なっていました。

1. CT回路が原因

1点は、
内部配線が原因でした。

特高変圧器2次に主遮断器(51S)がない設計のため、
トランス２次CTは
饋電盤母線継電器と
受電の比率差動継電器が兼用です。
そのため、

変圧器2次のCTT
↓
母線リレー(R相,T相入力)
↓
母線リレーから(R,T)が出ていくCTT
↓
比率差動継電器用のCTT
↓
母線リレー2次CTTへ(S相戻り)
↓
2次側母線のリレー(S相入力)
↓
（S相）CTへ戻る

こんな感じでした。
言葉での説明ではこれが限界です。

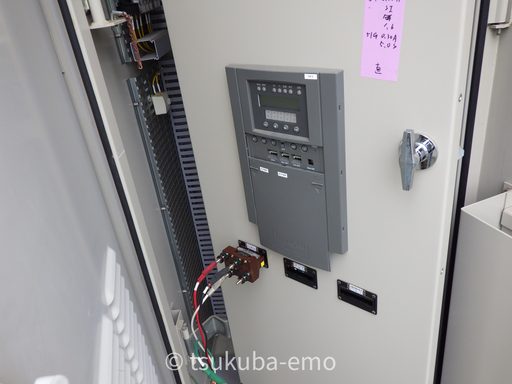

特高リレー班が
先に特高監視盤側CTTに
テストプラグを挿していたので、
母線側CTTへの縁が途切れて
電流が流れなくなったようです。

つぎからは、
特高監視盤側CTTのCT側を短絡しておいて
試験を行ってもらえばいいと思いました。

NF RX4744のトラブル

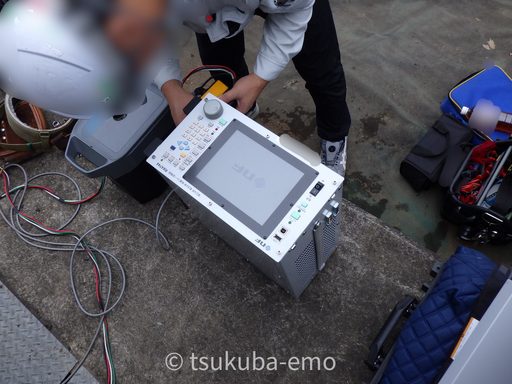

試験器は用意された、

電圧4相電流4相保護リレー試験器 RX4744 – エヌエフ回路設計ブロック

を使用していたのですが、

電流が流れなかったので、
試験器出力端子を直接短絡して
流してみたのですがだめでした。

と困っていると、

と助言してくれました。

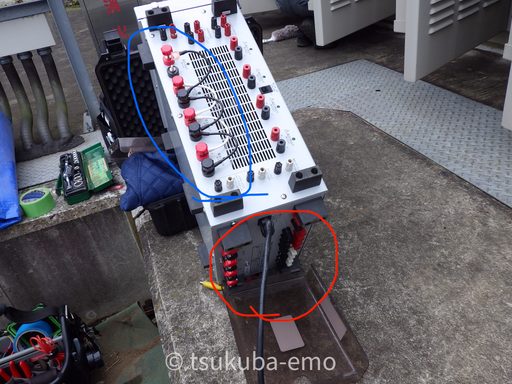

青丸が出力端子で、赤丸がモニター用端子です。

モニター用端子を触ったら
短絡バーを締め付けているネジが緩んでいました。

締めたら復活、
なるほど、振動などで緩むことがあるようです。

経験なかったので気づけませんでした。
次に生かしたいと思います。
