請負年次点検でのあれこれ

年次点検のリレー試験のみの依頼を受けて訪問しました。
ただ、PAS 1台、OCR 1台、ELR 3台だけで
さくっと終わってしまったので、
接地やメガ測定もお手伝いしました。

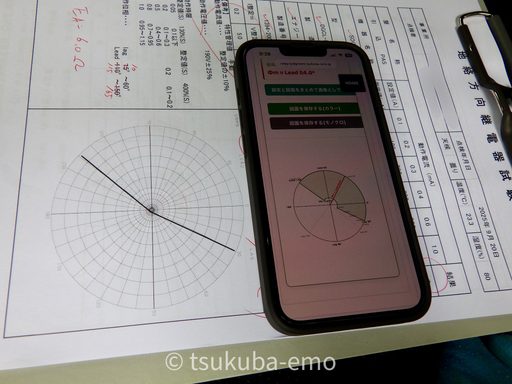

SOG制御装置の位相特性図

エナジーサポート製PASのSOG制御装置
DGCL-R3-JVの試験を実施しました。

試験自体は良好、
試験成績書は依頼者側の書式で相手が作るので、
うちは赤ペン書きして渡すだけでした。

試験成績書には
位相特性図の作図がありました。

作図内容が気になりますが、
うちの書式ではないので
何も言いません。

9月は雨模様

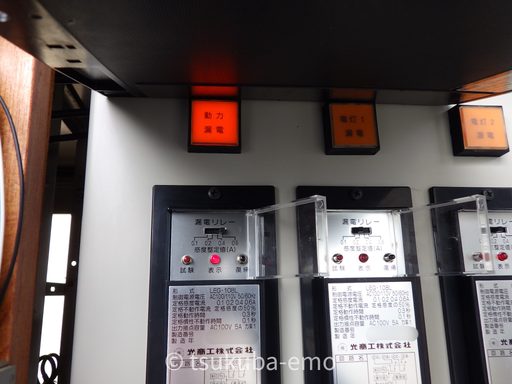

漏電リレーに電源を入れて試験を行いました。

雨が降っていたので
渡された試験成績書がふやけるのを避けるため、
ユポ紙とメタシルでメモ書きし、
結果を最後に転記しました。

接地極A種２本？

リレー試験が終わり手が空いたので
接地抵抗測定をお手伝いしました。

単極測定指定だったので
接地端子のボルトナットをばらし、

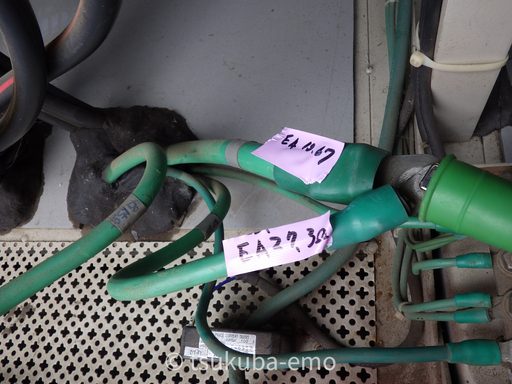

一番太いIVがA種の極かと思い測定しました。

と報告したところ、

との返答。

もう1本それっぽいのを測ったら27.3Ω、

一緒に測ったら

7.88ΩでA種10Ω以下に収まりました。

過去に、規定値超過で追加したのかもしれません。

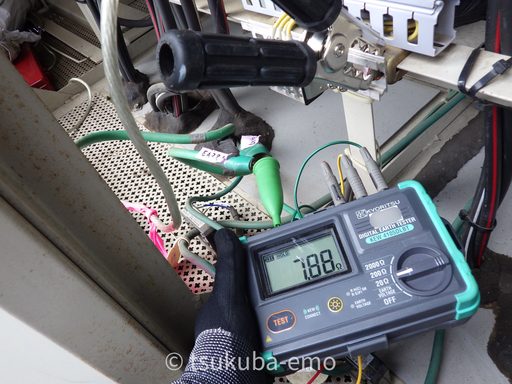

共立電気計器の
接地抵抗計KEW 4105DLBTは、
HIOKIのFT6031-50より
測定スピードが速いのが利点かなと思いました。
