アンティーク測定器

私より若い電工社長さんが
計器校正のお客様として訪問されました。

ついでに
趣味のアンティーク測定器コレクションを
持参してくれました。

手回し絶縁抵抗計

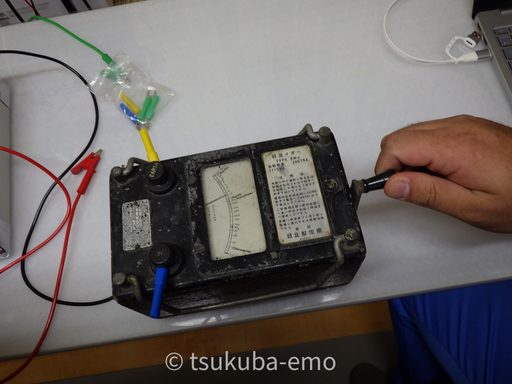

日立製作所製の手回し絶縁抵抗計。
手回しの存在は知っていましたが、
触るのは初めてでした。

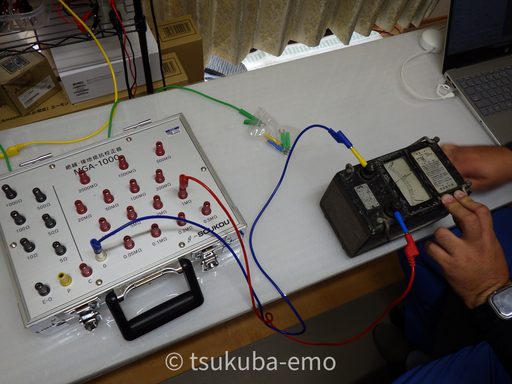

標準抵抗で精度を見てみました。
ちょっとずれているが
零調が見当たらず調整はできませんでした。

電池切れの心配がないメガですが、
測定棒当てつつ手回しして計器を見るのは
忙しそうです。

日新電機　継電器試験器（サイクルカウンター）

この方の持ってこられたのは

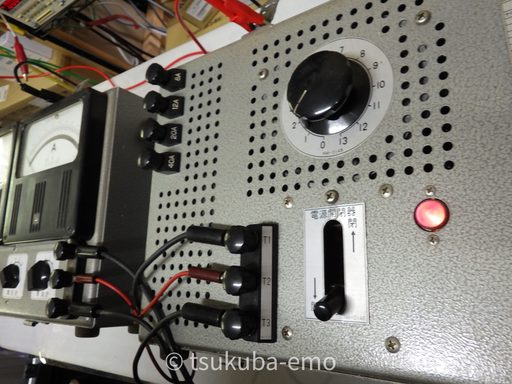

【日新電機　PRT-2TR】といものでした。
日新は試験器も作っていたとは知りませんでした。

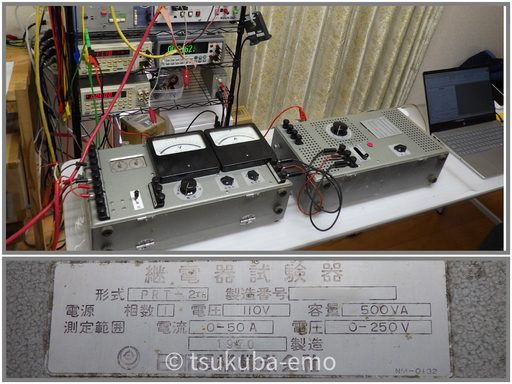

1970年、私より年上です。

ちなみに、私がこの仕事についてから
初めに使った継電器試験器は
たぶんムサシIP-R2でした。

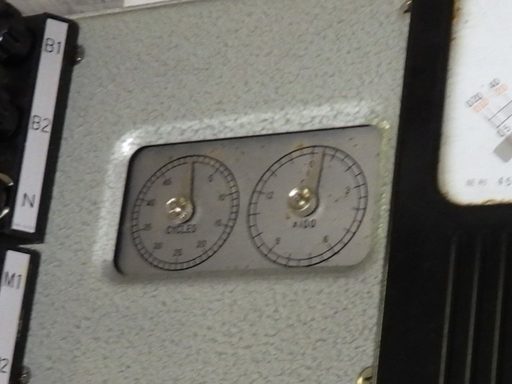

サイクルカウンターも初めて見ました。
ガラガラと音を立てて動く、とは聞いていたが
本物が見れてうれしいです。

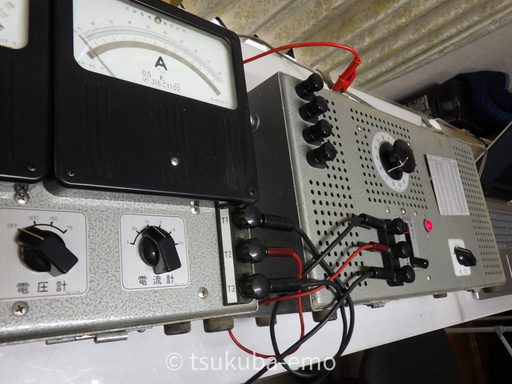

電流引外しの時と電圧引外しで
接続を変える必要があると言っていました。

計器もサイクルカウンターも元気です。

見慣れないので
時間の数値がすぐに読めませんが、
動画にあるように

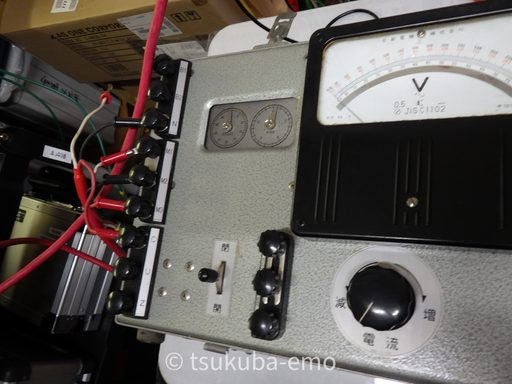

カウンタ校正装置で9000ms接点出力で
きっちり右側9目盛で停止しました。

サイクルカウンターの見方

左は1周50サイクル、
右は50サイクルでひと目盛になっています。

50Hzの場合、左ひと目盛で0.02s、1周で0.02×50=1s

60Hzの場合、左ひと目盛で0.017s、1周で0.017×50=0.85s

になるかと思います。

60Hz用に1周60刻みになっているものもあるのでしょうか？

学んだこと

さすがにいま現場で使うのは
はばかられますが、
単純だからこそ
回路を学ぶにはいい教材なのかもしれません。
