２世代前の三菱過電流継電器(MOC-E1V-RD)引き出し試験

先輩技術者の試験業務を
お手伝いすることになりました。

詳しい型式までは事前に聞いていませんでしたが、
某有名施設ということもあり、
「高級な引き出し形がたくさん設置されているだろう」と予想。
試験用端子台を持参したほうが
試験の効率が良いかもしれないと考え、
準備して向かいました。

ＲＤＴＴ１４形試験用端子台 生産中止と継続使用についてのお知らせ | 三菱配電・制御機器 セールスとサービス

ＲＤＴＴ３４形試験用端子台 発売開始のお知らせ | 三菱配電・制御機器 セールスとサービス

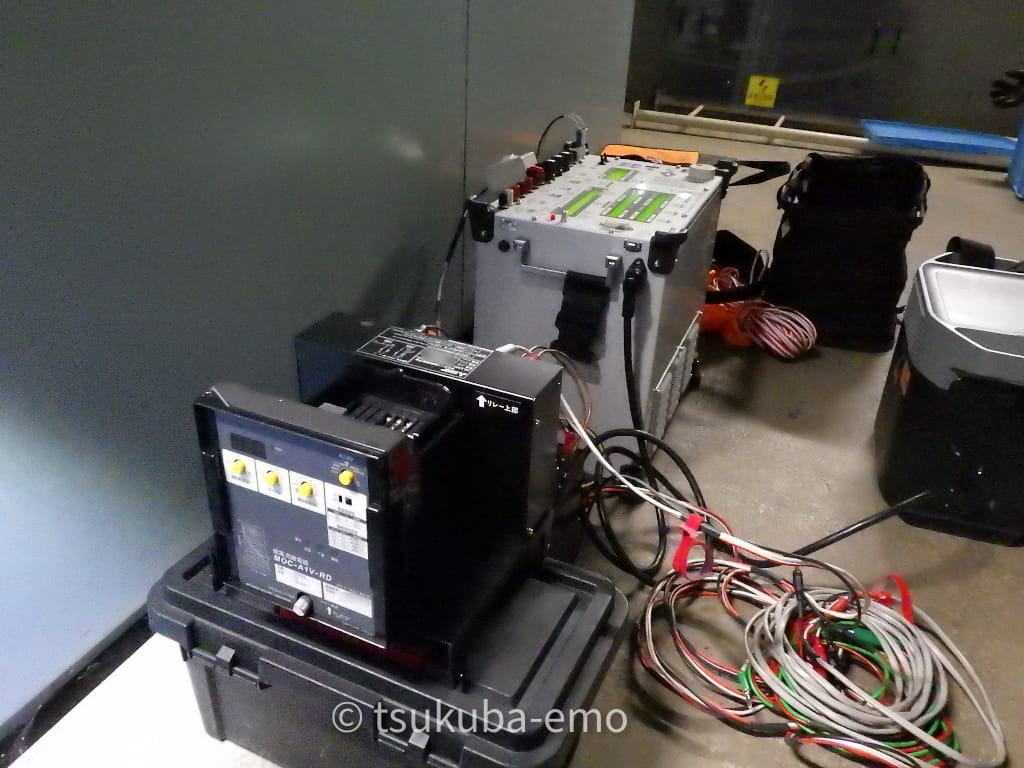

実際の現場に設置されていたのは

三菱電機の「MOC-E1V-RD」という、
現行品から数えて2世代前の機種でした。

現行のカタログを確認すると、
1987年12月〜2002年3月にかけて
発売されていたと掲載されています。
melpro-na.pdf

と思いつつ、
持参した試験用端子台が使えるかどうかを
試してみました。

その結果がこちらです。

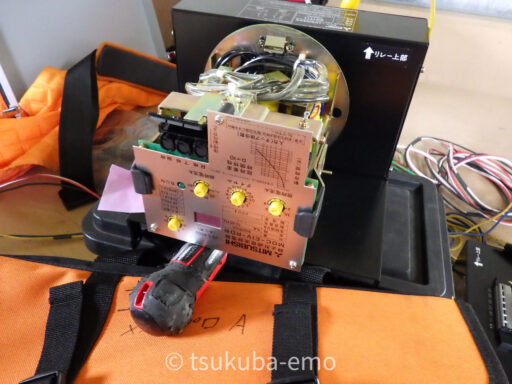

なんと「逆さま」になら挿すことができました。

逆さまなら使えることがわかったので、
しっかりと端子番号を確認した上で
試験用端子台にテストリードを繋ぐことで、
次から次へとスムーズに抜き差ししながら
試験を進めることができました。

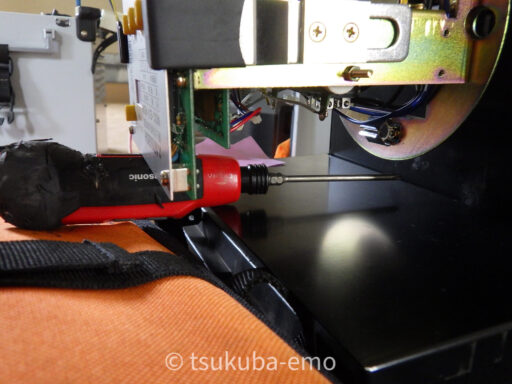

ただ、
そのままでは少し高さが合わず、
差し込み端子に負担をかけてしまうため、
ドライバーでその都度、固定・調整を行いました。

現場でのひと工夫で
自分の手間を少し減らすことができたので、
試験用端子台を持参して大正解でした。
