【エネセーバ】停電補償用コンデンサは定期交換6年毎指定あり

太陽光発電所の年次点検を行いました。

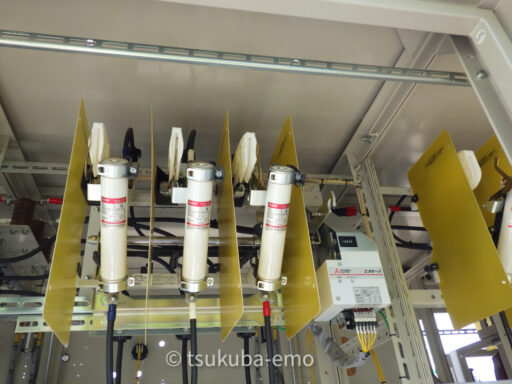

この現場には三相500kVAの変圧器2台に、
励磁突入電流抑制のため三菱電機製の励突抑制開閉器（エネセーバ）が採用されています。

(参考 : 特長 | 励突抑制開閉器（エネセーバ） | 負荷開閉器・断路器 | 製品情報 | 三菱電機FA)

引き外し用には外部にコンデンサ引外し装置（KF-100E形）が別途設置されていますが、
電動操作機の制御回路には
停電補償用コンデンサが内蔵されています。

このコンデンサは「6年毎交換」とされており、
今回で製造後6年が経ちます。

次回の交換実施を推奨するため、
どのような構造になっているのか
事前に確認してみました。

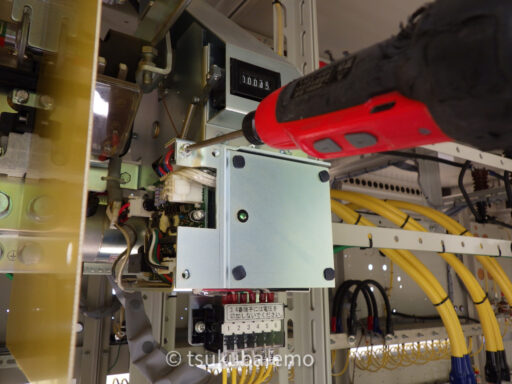

ビスを2本外して化粧カバーを取り外し、

さらにビス1本を外すと、

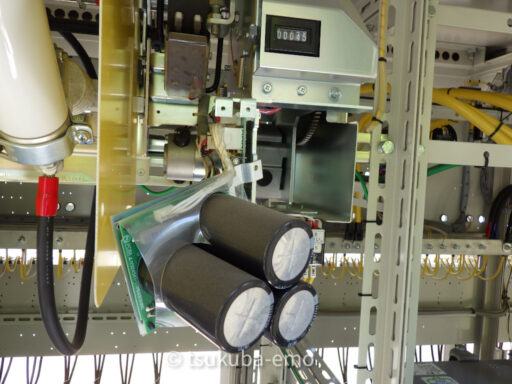

スムーズに引き抜くことができました。

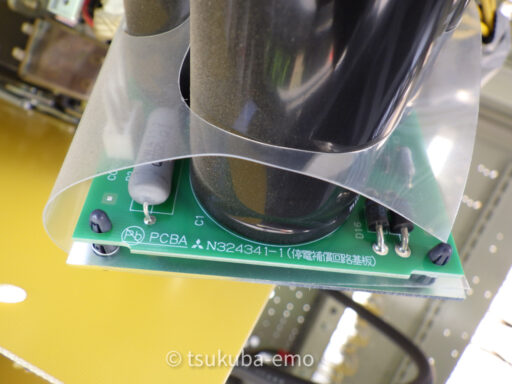

思ったより大きなコンデンサが入っていました。

これはそれなりの価格になりそうです。

年次点検報告書と一緒に、
来年交換する提案として見積もりを準備しました。

電材店からは納期が3～4か月かかると
連絡がありましたが、
ホルムズ海峡絡みでさらに延びることも想定し、
交換の是非は今年中にご判断していただきたい旨を
見積書に盛り込みました。
