耐トラにNFをつないでみた

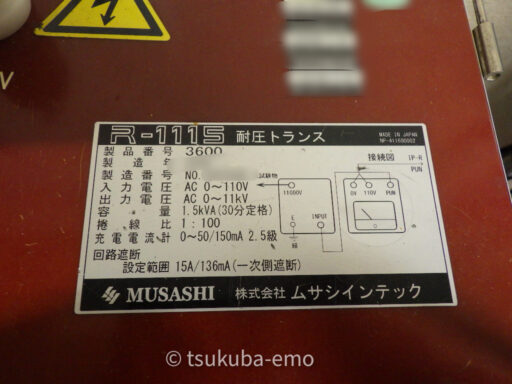

ムサシインテック製の耐圧トランス

R-1115の校正試験を

請け負いました。

耐トラ預かりましたが、

うちにはムサシの試験器がないので

さてどうやるかなと

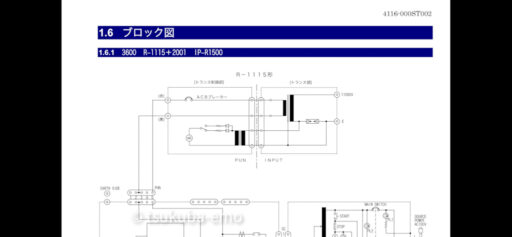

取説で回路確認し

端子の割り振り確認から

おこないました。

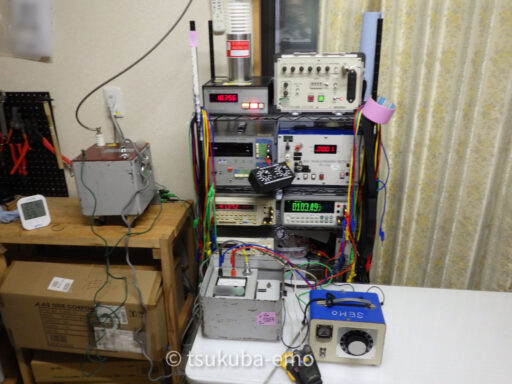

耐トラ2次出力電圧確認

電圧１次側への入力に

電圧4相電流4相保護リレー試験器 RX4744 – 電力用試験器 – 保護リレー試験器 – エヌエフ回路設計ブロック

を使ってみました。

（高電圧計内部抵抗10GΩ）

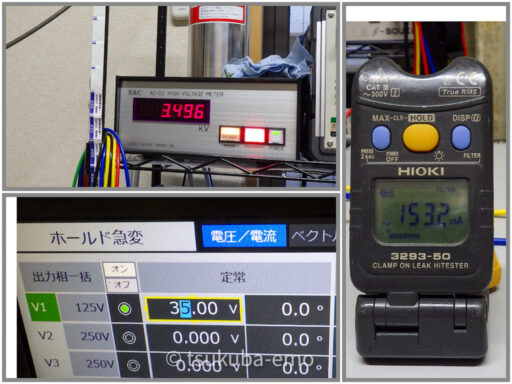

一次電圧35V印可で

一次電流153mA

２次電圧出力3.496kV。

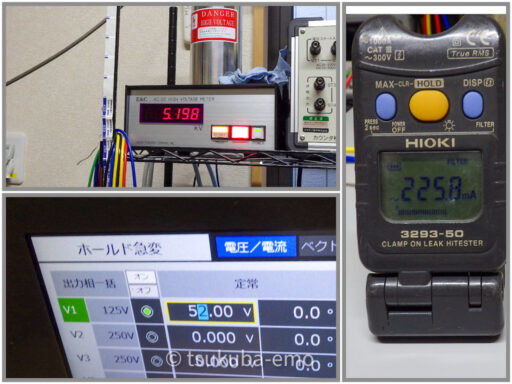

一次電圧52V印可で

一次電流225mA

２次電圧出力5.198kV。

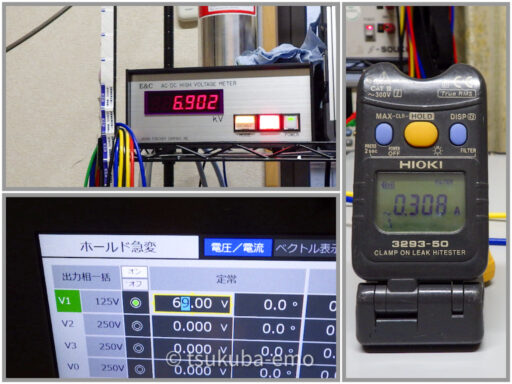

一次電圧69V印可で

一次電流308mA

２次電圧出力6.902kV。

一次電圧103.5V印可まで

確認したかったのですが、

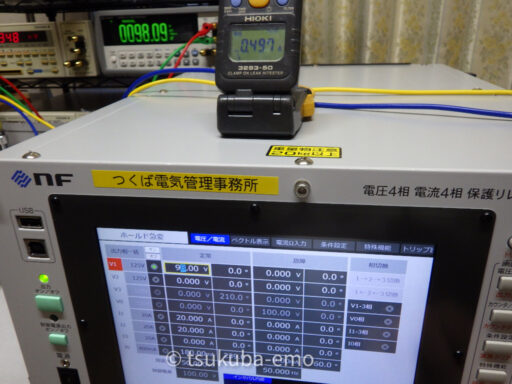

一次電圧98Vまであげたところで

一次電流497mAまであがり

試験器側出力限界となりました。

RX4744の電圧出力125Vレンジは

0.5Aまででした。

かわりに倉庫に転がっていた

スライダックで103.5V入れて

出力電圧確認は完了。

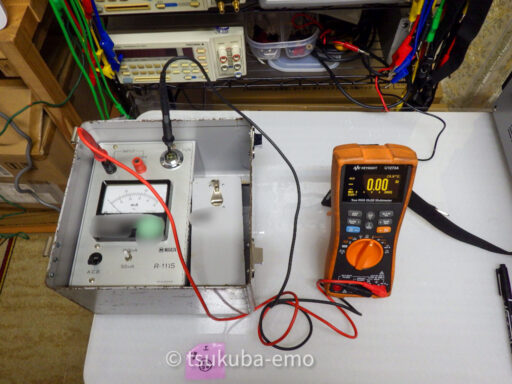

耐トラ付属電流計校正

電流計校正がまだなのを失念して

RX4744片づけてしまいました。

気分を変えて

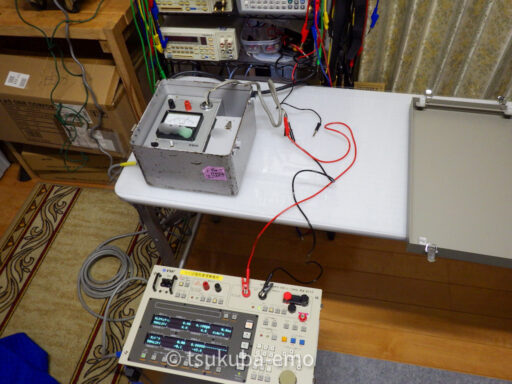

RX4717をだしてmA電流計校正。

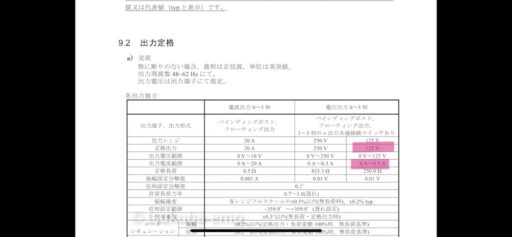

後にRX4717の仕様を見たら

125Vレンジで0.8Aまで出力できるそうなので

これで耐トラに電圧入れれば

103.5Vまで上げらそうだと

わかりました。

旧機種のほうがパワーあります。

NFで耐圧は

できません。
