MRI回路の電源品質測定を請け負い
昨日測定器取り付けて
回収に行ってきました。
自分あれ？電源が消えている…

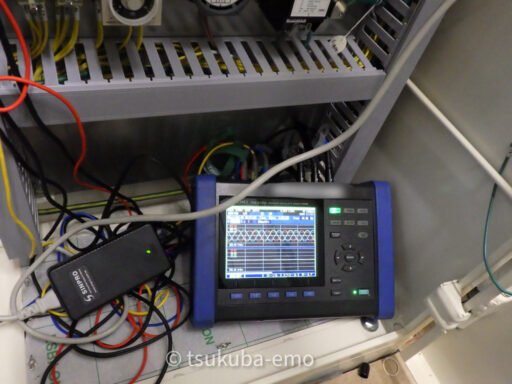

通常は上記の画像のように
アダプターにグリーンランプが点灯し
測定器画面も点くはずなんですが
すべて消えてました。
「失敗した、原因は何だ？」と
きょろきょろと探していたら
元受けさんそれ400Vブレーカーじゃないですか？

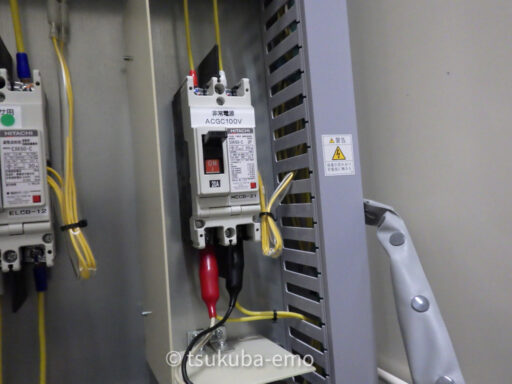

この【非常電源ACGC100V】から電源を
とるべきだったところ、

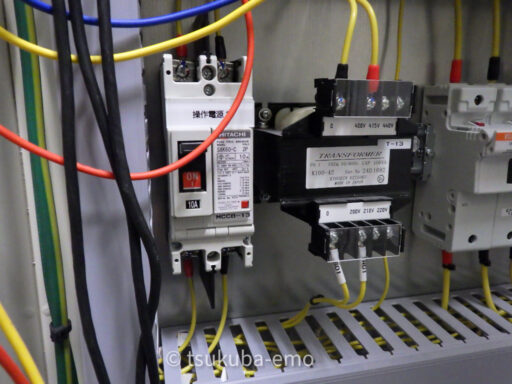

【操作電源1】というブレーカーから
電源を取っていました。
この2Pブレーカーは
操作電源用変圧器の１次側で400Vでした。
2P操作電源は100Vだ、という
思い込みによる
私のミスです。

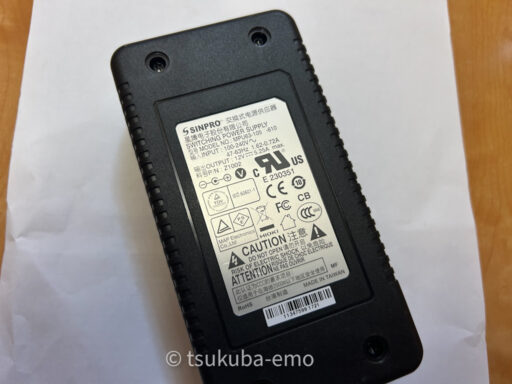

測定器のACアダプターの
入力電圧は100～240Vのところ
400V過電圧をぶち込んでいました。
よってACアダプター内部焼損および
測定失敗に終わりました。
２回路測定中１回路の失敗だったので、
無事な測定器で再度
１回路期間延長で
測定させていただくことになりました。
帰宅してACアダプターをばらして
内部を見てみましたが
見た目では焼損しているのかどうか
わかりませんでした。
ACアダプターは即注文、
created by Rinker
¥17,710
(2026/04/20 05:00:31時点 楽天市場調べ-詳細)
借り物の測定器だったのですが
本体故障ではなかったので
まだよかったです。
計測業務で忘れてはならないこと
計測業務で測定器を仕掛けるときは、電圧クリップを取り付ける前に必ずテスターで電圧を測定してから取り付けることを決して怠らないようにします。
