この機種では
よく見られる症状です。
特高受電の事業所で
サブ変リレー試験を
複数の班に分かれておこなっているときに、
作業員過電流継電器試験をやっているんだが、接点が取れない。試験器の故障かな？
と、連絡がきました。

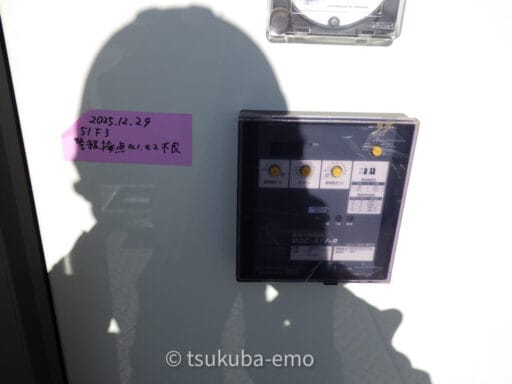

リレーは

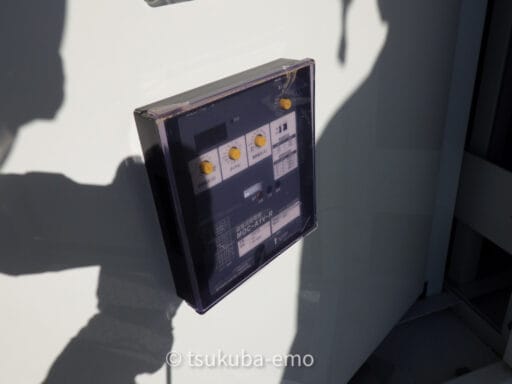

三菱電機の過電流継電器
MOC-A1V-R
私が現場へ行って
実際に試験器を動かすと
トリップが取れたり取れなかったり
不安定な感じ。
試験器のトリップコード断線確認を
おこないましたが異常なし。
たぶんリレー側だろうと
試験電流を流して動作させて

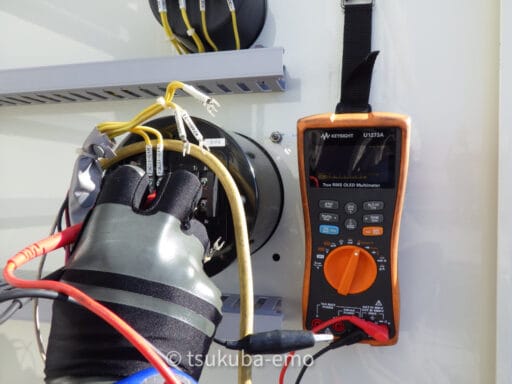

a接点の導通を確認してみました。
警報用接点a1,a2が導通不良でした。
どっちかって言うと
トリップ用接点T1,T2のほうが
遮断器トリップコイルを動かすため
ダメになることが多いと思っていたので
意外でした。
元受け責任者へ不良報告をおこない
作業を再開しました。
私のDMM
Keysight U1234Aは
液晶画面が有機ELで
暗がり等でとても見やすくかっこいいのですが、
写真を取ると文字が途切れて見えなくなるので
ブログへの掲載写真をよく撮る私としては
相性が悪いんです。
ですので
↑に買い替えようかと考え中。
自分の機種選定条件として
PASのGR動作時0.5ｓトリップ電圧を測りたいため
ピークホールド機能が必須です。
