先日、現場で見つけた 逆電力継電器(RPR)の誤配線、 机上で位相角を検討し どんな不都合があるかを考えました。 しかし、 実際に三相電圧印加した状態で 電流の位相角を見…
上記で書いていた通り
逆電力継電器模擬盤作成を
始めました。
（素人工作ですので、盤屋さん等プロの方は温かく見守ってください）
取り付け予定の
DAIICHI
ディジタル地絡過電圧・逆電力リレー
DVRR-72
納期3か月待ちなので
まだ材料揃っていませんが
取り付ければ完成、と
いうところまで進める予定です。
以前までの模擬盤作りでは
ベースとして使用する
¥13,831 （2026/10/11 09:51時点 | 楽天市場調べ）
ポチップ
プールボックスに
なんとなくで配置を決めて
定規と鉛筆で書いて
穴開けてましたが、

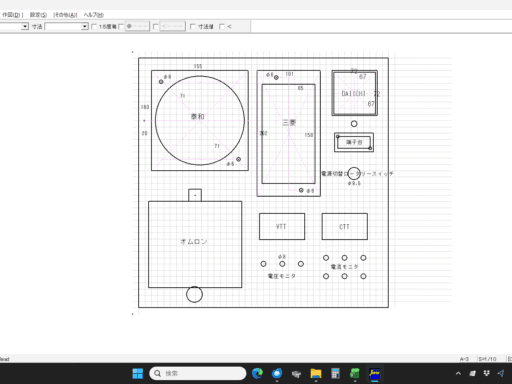

今回はJWCADで
1cm方眼と配置を作図。
レーザープリンタで
印字してみました。
ちゃんと1cmが1cmぴったりで
自分の手書きより正確です。
剥がせるスプレーのりで貼り付け。
ポチップ
付箋程度の粘着力らしいので
剥がせることは剥がせるのですが、
表面に糊のザラザラが残ってしまったので
穴あけ後には
以前買ったシール剥がしと紙ウエスを使い
拭き取りました。
LOCTITE
¥1,027 （2026/10/08 15:50時点 | Amazon調べ）
ポチップ
日本製紙
¥9,109 （2026/10/08 15:50時点 | Amazon調べ）
ポチップ

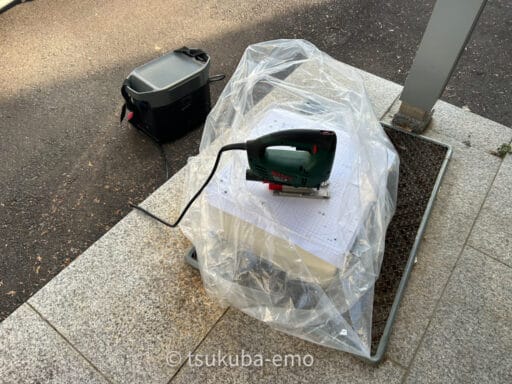

ドリルやジグソーで穴あけ実施、

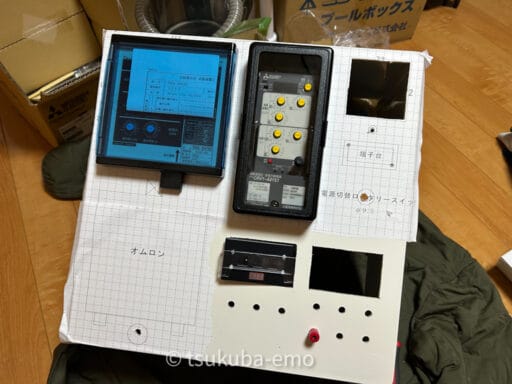

完成イメージが見えてきました。
しかし、

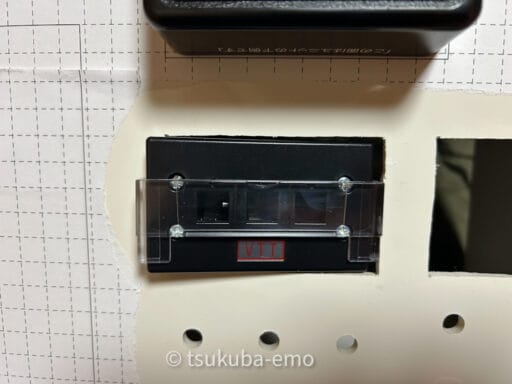

テスト端子VTTとCTTを
パネルカット寸法で書いたつもりが
全寸法で入力していた模様、
おもいっきり穴あけ失敗しました。
悔しいですが
開けてしまったものはしょうがないので
どうにかリカバリーしてみます。
