都内某所での試験業務アルバイト。
TOSHIBA マルチリレー MCR22Rが対象でした。

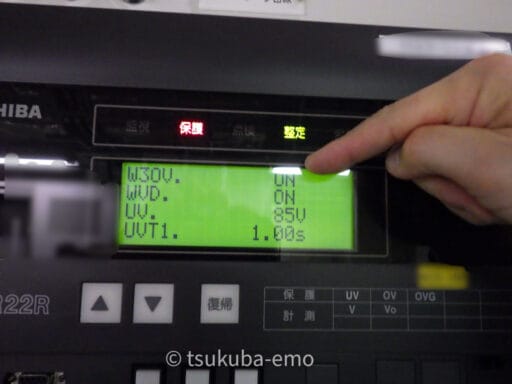

設定変更プラグを挿して

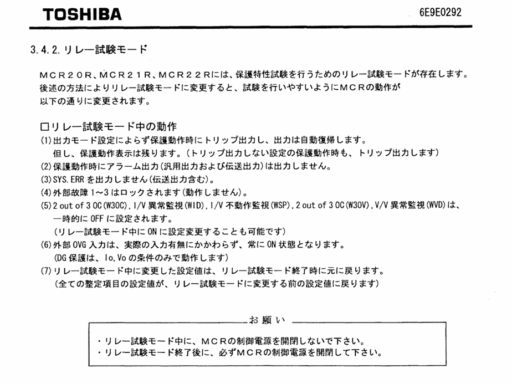

リレー試験モード（RELAY TEST MODE)を
ONにすることで
DGR要素は
外部OVG入力(母線の64条件)が必要なくなり
単体で試験できるようになるし
OV,UV要素の試験が
単相でできるようになるので
必須操作です。

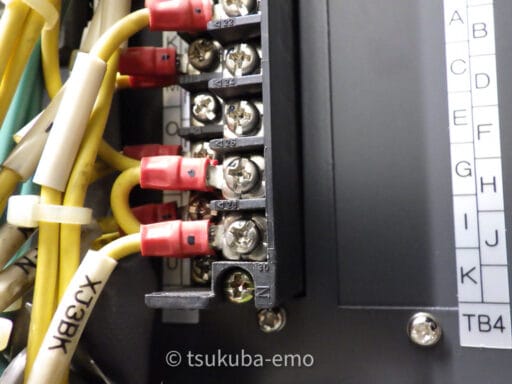

トリップは
外部トリップロックを開いたので
配線済みトリップ端子に直ガミで取れるのですが、
二段になっている端子台の
手前と奥にクリップをかましたのですが
パワークリップでは隙間に入りませんでした。
パワークリップは
ミノムシクリップより幅が広いので
弱点になる場面もあるなと
気が付きました。

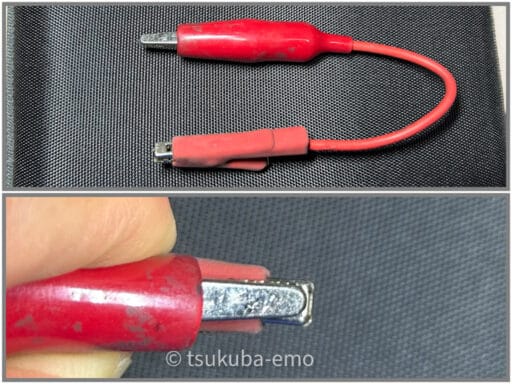

ミノムシクリップ買うなら
ミヤマ電器製が安心です。
謎メーカー製だと
被覆がカチカチな場合があるので注意。
