年次点検お手伝いにて。
高圧負荷のあるお客様で

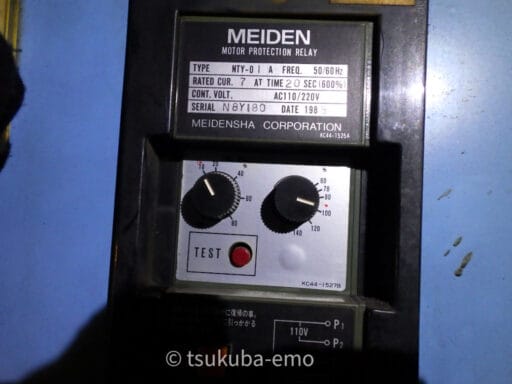

明電舎の2Eリレー
NTY-01Aの試験がありました。

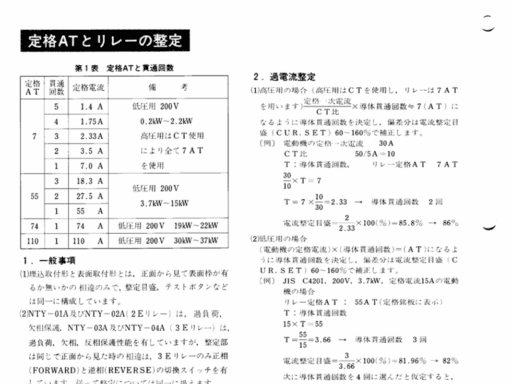

電流整定値だいたい90%くらいです。
7AT(貫通1回で7A)で
貫通回数2回なので
3.5A×90%=電流整定値3.15A
となります。

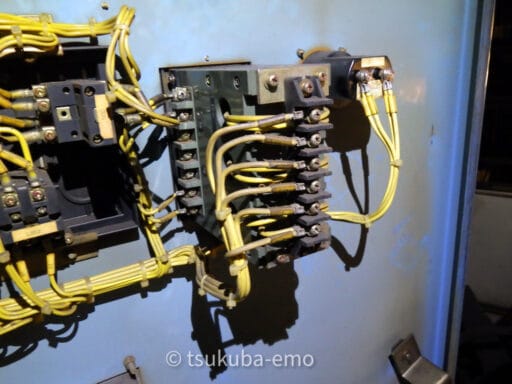

端子を外して制御電源を入れますが

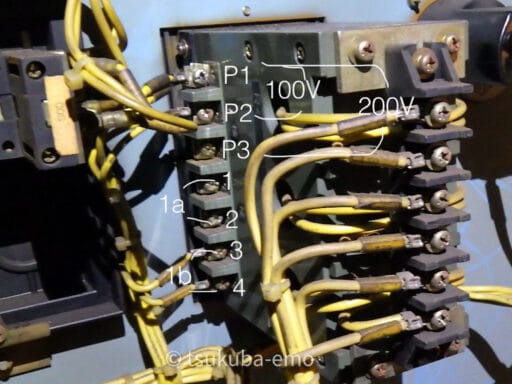

端子台裏側に端子名が書いてあるので
見えづらいですがこんな感じです。
オムロンより
ネジ頭が大きいので
クリップ噛みやすかったです。
明電舎2Eリレー/NTY-01Aの電流整定値見方
