2日間連続で
本予備２回線受電の現場での
点検作業がありました。

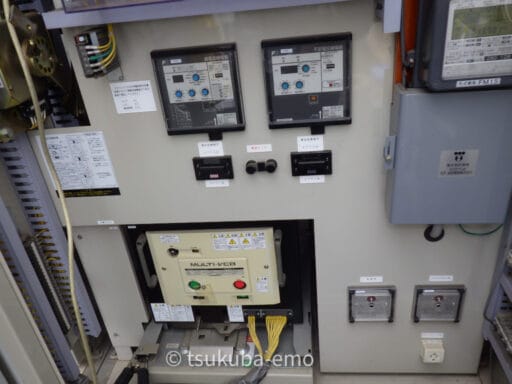

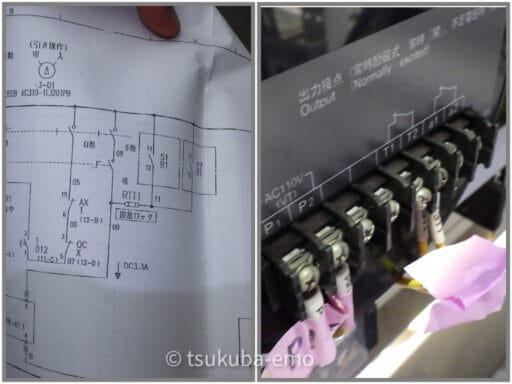

初日のUVRは富士電機製。
手動操作で外部電源を印加してても
27接点が投入阻害するので
T1端子を離線。

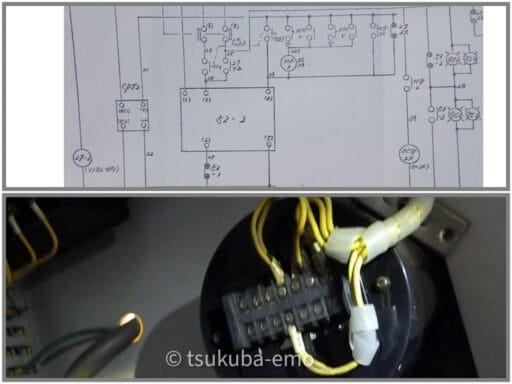

２日目の現場のUVRは
三菱電機製。
かなり古いキュービクルですが
こちらも手動投入時に
27接点が投入阻害します。
この処理が分かるかどうかで
連動試験にまで辿り着けるかは
だいぶ違ってきます。
本予備２回線受電で遮断器連動OCR試験
