リレー試験で使う試験用端子まとめ(スタッド式)

ネジタイプ(スタッド式)の

試験用端子について

万が一購入の必要があるときのために

まとめてみました。

不二電機工業

B形試験用端子(ネジはM5)

袋ネジのグリップが

等間隔で突起があるタイプです。

このメーカーはオンライン通販で

直に買うこともできます。

不二電機 B形試験用端子

不二電機工業株式会社 オンライン通販WEB-EDI (fujidk.co.jp)

created by Rinker
¥504 (2024/06/20 13:45:34時点 楽天市場調べ-詳細)
created by Rinker
¥318 (2024/06/20 13:45:34時点 楽天市場調べ-詳細)
泰和電気工業

ネジはM6。

袋ネジのグリップが

細かいギザギザになっているタイプは

泰和だと判断します。

泰和電気工業株式会社 (taiwadenki.co.jp)

Yahoo!ショッピング

壬生電機製作所

端子台のメーカー。

見た目は

不二電機とほぼ同じっぽいが

こちらのメーカー品はネジがM6です。

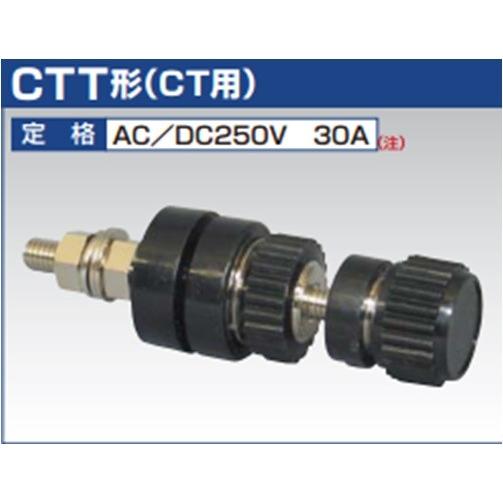

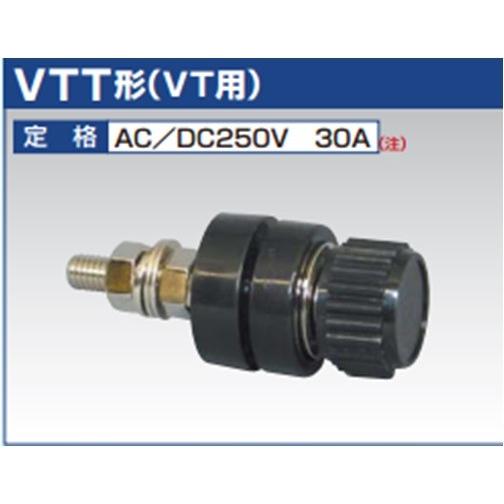

テストターミナル PTT・CTT・TTシリーズ | 端子台 | 製品 | 壬生電機製作所 (mibudenki.co.jp)

240219010532-c573cca5a3cf10709395aa7cd3a8d5fdd4f73f74.pdf (mibudenki.co.jp)

製造者不明

これもよく見かけるタイプなんですが、

赤丸の袋ネジは不二や壬生に似ているが

突起が低く袋に丸く溝があり、

青丸のショートバーを締めるネジは

細かいザラザラで

どこのメーカーなのかネットでは

手がかりが見つかりませんでした。

~追記~

各所気にして見ていると、

ある程度年数の立った

日東のキュービクルに

ついているようですが、

新しい日東キュービクルには

不二電機製が付いていたのを見かけたので

日東製とは断言できずにいます。

端子に

型式やメーカー名は書いてないので

材料選定は

デザインとネジの太さで

判断する必要があります。

created by Rinker
ENGINEER
¥1,409 (2024/06/20 13:45:35時点 Amazon調べ-詳細)

端子の交換や

電圧計や電流計交換などでは

ボックスドライバーが必須です。

(キーワード検索用 CTT,PTT,VTT,ZCTT,ZPTT,テストターミナル)
