絶縁抵抗値の変動原因

1988年製の
キュービクルが使われている現場での年次点検。
（部分的に改修されています）

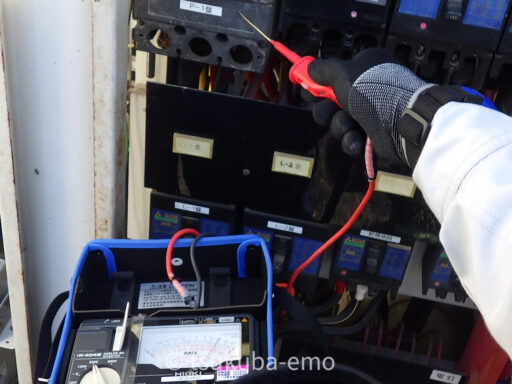

低圧絶縁抵抗測定をおこなったのですが、
最初の1回路目、
ブレーカーの2次側を測定したところ、
2MΩから3MΩの間で
不安定な振れ方をしていました。

「なぜだろう？」と思い

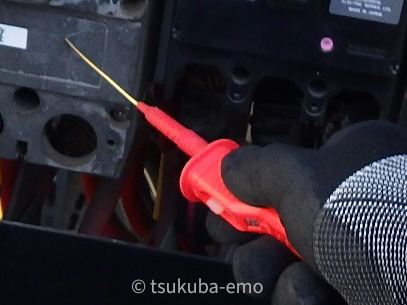

測定プローブの当てる角度を変えてみたところ、
ブレーカーの穴枠に触れながら端子に当てると2MΩになり、
触れないよう端子だけに当たるようにすると3MΩになることがわかりました。

250Vレンジで
ブレーカーのボディー（筐体）を測定したところ
20MΩと出たので、
ブレーカー本体の低下した絶縁抵抗による
合成抵抗値の変動でした。

88年製ブレーカーで、
見た目からして樹脂が劣化しています。

今後、絶縁がさらに低下したり
入切の動き自体が怪しくなったりしたら、
不良指摘（交換提案）にしようと思います。

水拭きで拭き上げてから測定すれば
変わったかもしれません。

～追記～

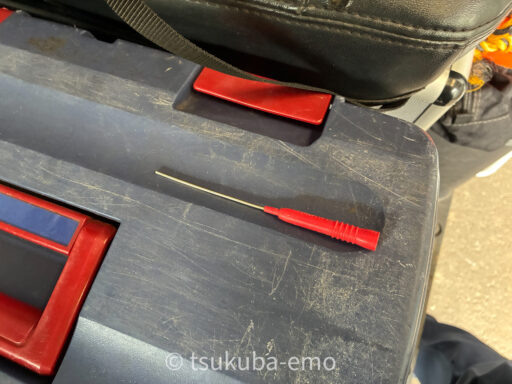

ブレーカーピンの劣化で
被覆が抜けててピンむき出しで、
測定対象とブレーカ両方に触れていたことも
原因の一つでした。
